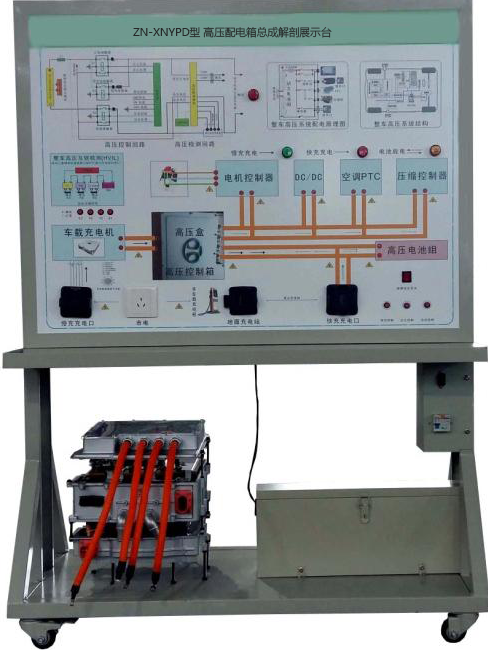

ZN-XNYPD型 高压配电箱总成解剖展示台

一．产品简介
        ZN-XNYPD型 高压配电箱总成解剖展示台采用 BJEV原车 新能源汽车高压真实器件制作，展示新能源汽车高压的结构与工作原理，ZN-XNYPD型 高压配电箱总成解剖展示台适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。

二．设备组成
        高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、原理检测面板与结构彩图。
三．功能特点
1．展示BJEV高压盒高压器件的组成结构和工作过程；
2．设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；4mm铝塑面板打印有永不褪色的UV平板彩色电路图；学员可直观对照面板资料和高压控制盒的实物，认识和分析高压控制盒的器件和原理；
3．控制台安装有BJEV高压控制盒的解剖部件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
4．系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
5．展示BJEV高压线路的高压互锁信号的组成结构和工作过程；识别高压线束连接器的端子及对应的功能；
6．实训台面板上安装有双独立线路控制系统的硬件模块；安装有各高压模块的汽车真实接口连接器，这些接口可以训练学生对高压电路的连接。
四、技术规格
外形尺寸（约）：1240×650×1700mm(长×宽×高)
动力电源：24V20ah
工作电压：24v
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
五、实训实验项目
1.新能源汽车高压器件认知。
2.新能源汽车高压器件基本控制原理与工作过程验证实训。
3.新能源汽车高压器件拆装与安全防护实训。
4.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
5.新能源汽车整车高压区认知实训。
6.新能源汽车高压线路拆装与检测实训。
7.新能源汽车高压安全系统拆装与检测、维护体验实训。
