ZN-XNYDCGL型 电动汽车电池成组及电池管理系统安装实训台

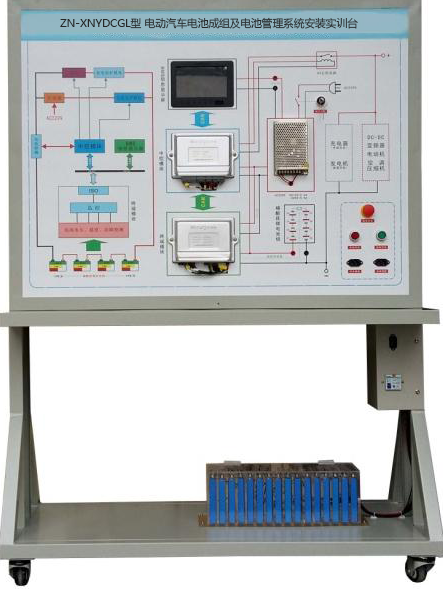

ZN-XNYDCGL型 电动汽车电池成组及电池管理系统安装实训台

一、产品简介
        ZN-XNYDCGL型 电动汽车电池成组及电池管理系统安装实训台选用主流新能源磷酸铁锂动力电池包，单体电池3.2V20AH，铝壳方形，共23串，总容量73.6V50AH，一体式BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项；通过比照电路原理图，由学员自己组装连线，培养学员电池组装连接动手能力，ZN-XNYDCGL型 电动汽车电池成组及电池管理系统安装实训台适用于院校新能源课程教学和维修实训设备。

二、功能特点
1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在平台上，连接线统一放置在工作位，比照电路原理图，让学员自己在组装连线过程掌握动力电池包工作原理。
3.BMS电池管理系统安装在面板上，清晰标注电压采集线，温度采集线，继电器控制线，霍尔电流传感器采集线等逻辑控制关系。
4.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。
5.动力电池包显示器（7寸）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。
6.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择。
7.动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察；高压电器连接器均采国标产品，性能可靠。
8.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
9.动力电池包输出线路另配机械断开式紧急开关，适用于紧急情况下很轻松断开主电源回路。
10.UV平板喷绘面板完整显示动力电池包充电和放电工作原理图，借助万用表和示波仪，实时检测各种状态下参数变化。
11.实训台由移动台架(带检测端子的原理面板)组成，平台水平放置，安装主要零部件；实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
12.整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术参数
1.外形尺寸（mm）：        1240×600×1700mm（长*宽*高）
2.输入电源：             AC220V±10%  50Hz
3.工作电源：             DC12V
4.动力电池类型：        环保型磷酸铁锂动力电池（方形铝壳，单体电池3.2V20AH）
动力电池包容量：        72V50AH（3.7度电）
完全充放电次数：        2000次
工作温度：              -20°～60°
5.BMS锂电管理一体机：   带CAN总线
6.动力电池包显示屏：     7寸
7.放电继电器：           EV200AAANA
四、实训目的
1.学员动手组装电池包，认知新能源动力电池包（BMS）控制原理。
2.学员动手组装电池包，认知新能源动力电池包（BMS）主要零部件功能。
3.通过连线运行实测，熟悉新能源动力电池包（BMS）各种状态下逻辑控制关系，电流，电压，电池压差，电池温度等参数变化规律实训实验。
4.通过连线实测，熟悉BMS如何采集动力电池组压差，并控制充电和放电过程。
5.通过连线实测，熟悉BMS如何采集动力电池组温差，并控制充电和放电过程。
五、基本配置
       磷酸铁锂动力电池包，BMS锂电管理一体机，动力电池包显示屏，车载充电机，国标充电插口与国标充电枪，紧急断电开关，直流接触器，DC-DC转换器，辅助蓄电池，放电控制继电器，铝壳电阻，可移动平台和教板，高压连接线，低压电器连接线束，低压电器备用接插件1批。
