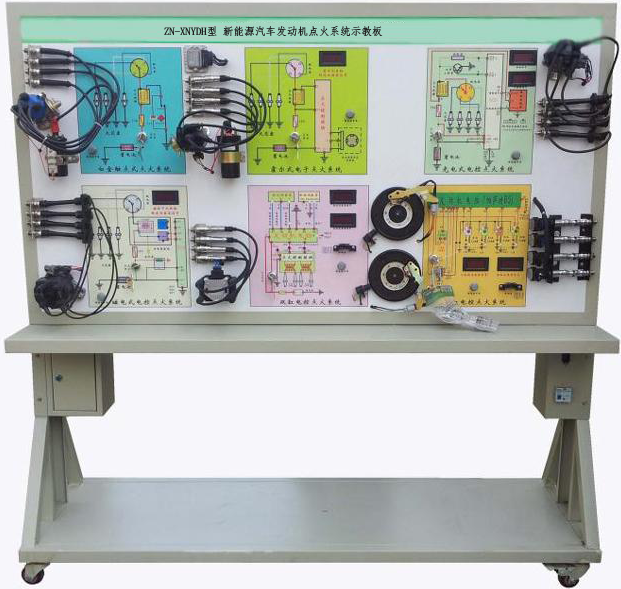

ZN-XNYDH型 新能源汽车发动机点火系统示教板

一、产品简介
        ZN-XNYDH型 新能源汽车发动机点火系统示教板采用 全新 六种典型(即：触点式点火系统、霍尔式电子点火系统、磁感应式点火系统和无分电器分组点火系统，光电式火系统)的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。
        ZN-XNYDH型 新能源汽车发动机点火系统示教板适用于中高等职业学校和培训机构对发动机点火系统的结构，工作原理等动态教学演示及故障诊断与排除需求。

二、功能特点
1.真实可运行的六种典型的发动机点火系统，可充分展示触点式点火系统、霍尔式电子点火系统、磁感应式点火系统和无分电器分组点火系统、光电式点火系统的组成结构和工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面， 方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

三、技术规格
外形尺寸：1740×700×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图 面板：1700*900*4mm	套	1
2	触点式点火系统	含点火开关、点火线圈、分电器、火花塞	套	1
3	霍尔式电子点火系统	含点火开关、点火线圈、点火器、分电器、火花塞、霍尔传感器	套	1
4	磁感应式点火系统	车型：丰田8A-FE，含发动机控制电脑(ECU)、点火开关、分电器	套	1
5	无分电器分组点火系统	车型：丰田5S-FE，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞	套	1
6	光电式点火系统	车型：日产，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞	套	1
7	驱动机构	减速电动机，15转/分	套	1
8	曲轴位置传感器及信号轮	原车装置	套	1
9	保险丝盒		个	1
10	移动台架(带自锁脚轮装置)	1740×600×1700mm(长×宽×高)	台	1
11	故障模拟与排除装置		套	1
