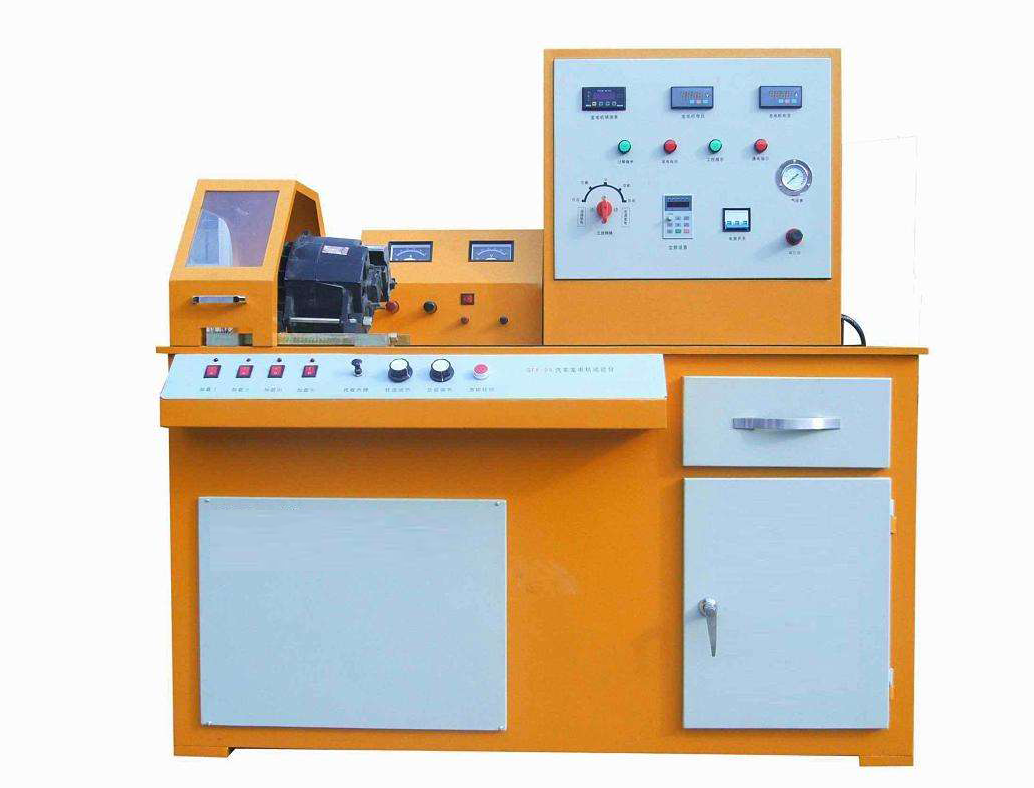

ZN-B5型 汽车发电机实验台

一、产品简介
     ZN-B5型 汽车发电机实验台采用全新B5汽车充电系统实物为基础，充分展示汽车充电系统的组成结构和工作过程。
    ZN-B5型 汽车发电机实验台适用于学校对汽车充电系统理论和维修实训的教学需要。
     ZN-B5型 汽车发电机实验台满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的充电系统，充分展示汽车充电系统的组成结构。
2.打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理。
4.示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

三、技术规格
    外形尺寸（约）：1240×600×1700mm(长×宽×高)
    动力电源：三相四线(或三相五线)380V±10% 50Hz
    工作电压：直流12V
    工作温度：-40℃～+50℃
    三相异步电动机
    1)电  压：AC 220V/380V
    2)功  率：2.2KW
    3)转  速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图 （面板：1200*900*4mm)	套	1
2	点火开关		个	1
3	发电机总成	全新	台	1
4	发电机总成分解部件		套	1
5	充电指示灯		个	1
6	三相异步电动机	YT 100L1-4	台	1
7	保险丝盒		个	1
8	电压表	0～30V	个	1
9	电流表	0～±100A	个	1
10	蓄电池	12V 45Ah	台	1
11	电源总开关	50A	个	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
13	故障模拟与排除装置		套	1
