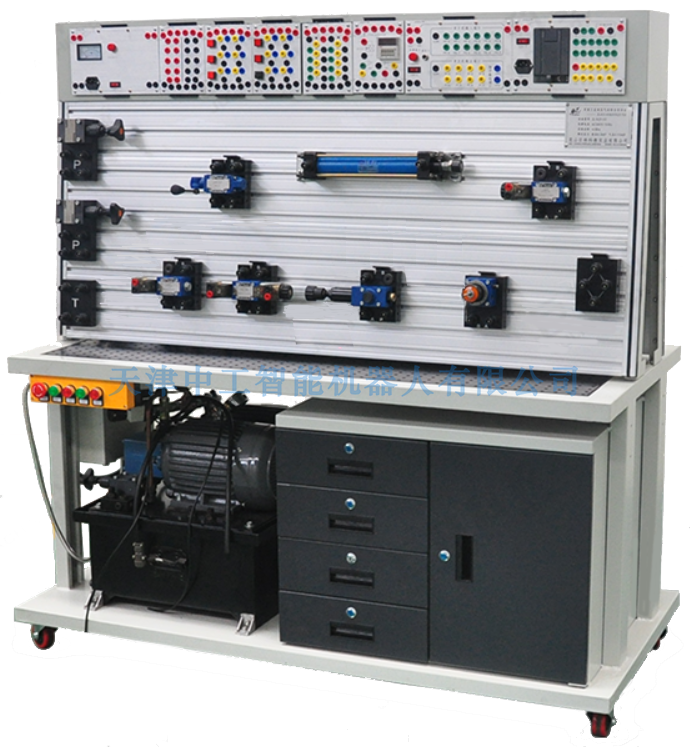

ZNS-P01型 双面工业液压气动实训台

       双面工业液压气动实训台覆盖了气压传动、液压传动、传动继电器控制、PLC自动控制、传感器应用技术等多个技术领域.是气压传动技术、液压传动技术和各种现代控制技术的组合体。双面工业液压气动实训台加上该实训采用双面工作台结构设计，一个实训台可供两组学生同时进行各自不同的实训，大大的提高了实训设备的使用效率，并有效的利用了实训室空间。此外，双面工业液压气动实训台采用PLC控制和继电器两种控制方式控制，可实现回路自动、气动/液动、手动等多种方式操控。
一、技术参数
1.电源：国家标准工业用电AC380V、50HZ,三相五线制
2.控制电压：安全控制电压——DC24V
3.使用环境要求：防潮、防尘环境
4.系统总功率：<=3KW
5.液压系统安全使用压力：P<=6.3Mpa
6.气动系统安全使用压力：<=0.85Mpa
7.主实训台尺寸（长宽高）：约1540mm x750mm x1600mm
8.重量：约300Kg
二、主要特点
1、采用双面式设计,可同时容纳两组学生开展实训。
2、同时配套液压与气动实训器材，可独立或组合开展教学工作。
3、实训控制方式多样化：实训回路可运用机械控制、传统的继电器控制、先进的PLC自动控制等多种控制技术,让学员门全方位、多层次的深入了解液压系统的控制多样化，从而锻炼学生的灵活应用能力。
4、实训用电的安全性：本实训台采取高低压电分开方式380V泵站用电采取独立控制结构,自带过载、过热、短路、 漏电保护，实训模块用电全部DC24V低压供电，保证学员用电时的安全。
5、云智能实验室安全管理系统
本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。
三、主要实训项目
1、液压回路实训
1)压力控制回路
2)变压回路
3)卸荷回路
4)稳压回路
5)卸压回路
6)速度控制回路
7)同步回路
8)方向控制回路
9)锁紧回路
10)平衡回路
11)液压油缸拆装实训
2、气动实训项目
1)常见气动回路演示实训
2)单作用气缸的电磁阀换向回路
3)双作用气缸的电磁阀换向回路
4)双作用气缸的气控阀换向回路
5)单作用气缸的单向速度调节回路
6)单作用气缸的双向速度调节回路
7)双作用气缸的进口调节速度调节回路
8)双作用气缸的出口调节速度调节回路
9)速度换接回路
10)采用并联节流阀的缓冲回路
11)互锁回路
12)单缸连续往复控制回路
13)双缸连续往复控制回路
14)用行程阀双缸顺序动作回路
15)用电气开关双缸顺序动作回路
16)二次压力控制回路
17)高低压力转换回路
18)计数回路
19)延时回路
20)逻辑阀的应用回路
21)双手操作回路
22)自动手动并用回路
