ZNYY-Z01型 液压启闭机调试及故障诊断装置

一、装置训练项目
       液压启闭机调试及故障诊断项目、基于某船闸或升船机阀门/船厢门液压启闭机系统的工作原理、操作工艺流程制作了液压启闭机操作平台，该竞赛装置平台包括液压泵站及管路、阀组、油缸和电气控制及操作台及模拟显示装置，可通过触摸屏及按钮操作液压系统中油缸的动作，具有超压、失压保护及报警提示，系统压力可调、执行机构动作速度可调及到位停机控制，压力、行程、液位显示功能，参赛选手利用该操作平台进行液压启闭机调试及故障处置。
二、装置提供功能
1.平台启动：正确启动液压启闭机系统操作平台界面；
2.设备检查：核查球阀位置是否正确，换向阀动作是否正常；
3.参数整定：液压启闭机系统压力保护设置及压力继电器参数整定。根据给定
的压力值，正确调整系统保护压力、油缸有杆腔、无杆腔保护压力，整定压力继电器报警值；
4.故障诊断：依次启动液压启闭机系统油缸伸出或缩回动作，查看液压油缸动作执行情况以及故障现象和故障报警提示，开展故障排查，完成故障消缺。主要故障类型为系统超压或低压故障、传感器或信号线接触故障等；
5.速度调整：启动操作界面，执行液压油缸伸出或缩回动作，根据界面中油缸的时间行程变化对比以及负载实际运行情况调整相对应的阀件，实现开关门过程中所用时间在指定范围；
6.系统恢复：系统停机、复位，各阀件和执行油缸恢复至初始位置。
三、装置训练技能
此竞赛项目要求参赛选手掌握运管员以下技能：
1.船闸、升船机启闭机调试；
2.现地液压启闭机复杂故障排除；
3.液压启闭机设备运行参数率定。
四、装置运行环境
       该平台装置包括液压泵站及管路、阀组、油缸和电气控制及操作台及模拟装置，可通过触摸屏及按钮操作液压系统中油缸的动作，具有超压、失压保护及报警提示，系统压力可调、执行机构动作速度可调及到位停机控制，压力、行程、液位显示功能，参赛选手利用该操作平台进行液压启闭机调试及故障诊断。

技术参数

五、 装置尺寸重量

       该设备由液压油站、启闭机油缸、液压系统阀组系统、电控系统、工作台构成。 总重量约 230KG 。启闭机油缸总长 1300 mm、缸径 80mm、杆径 80mm、行程1000mm。油站尺寸 720mmX480mmX354mm(长 X 宽 X 高*不含电机) 。 台面尺寸 1800*800*750（宽*深*高*不含脚轮），上部设置试验装置安装屏高 1000mm。

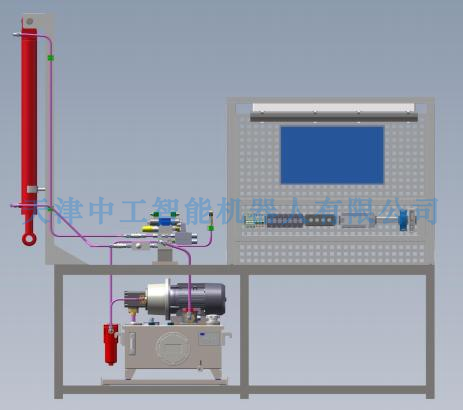

装置尺寸及示意图

液压站装置示意图
