ZNDZ-D06A型 电子技术综合实训考核平台

一、产品概述

该设备既是参照国家人力资源与社会保障部颁发的《广电和通信设备电子装接工》、《广电和通信设备调试工》、《液晶显示器件制造工》、《半导体分立器件和集成电路装调工》等国家职业标准实训技能要求开发。也是按世界技能竞赛标准及要求设计。本设备不仅适用于各类技工院校、职业院校在国家职业资格目录中电子通信行业相关工种的技能考核鉴定，也可用于电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训、创新设计及国内外各种电子技术技能竞赛和应用电子技术专业人才培养。

设备整体包含硬件设计、单片机系统编程、故障诊断与维修测量、电子产品组装与调试四大能力的实训，采用模块化设计组合式运用的设计理念 ，模块配置有单片机编程基础实训模块包、基础模拟实训电路系统、基础数字实训电路系统、世赛竞赛实训模块系统等。设备还配套有高档专业的工具、仪器、耗材配件包。其外型、配件、模块均与竞赛现场一致。在教学任务上，学员可根据工作任务的要求选择相应的单元模块搭建电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类电子产品的设计、组装、焊接、编程与调试。

二、产品功能与结构

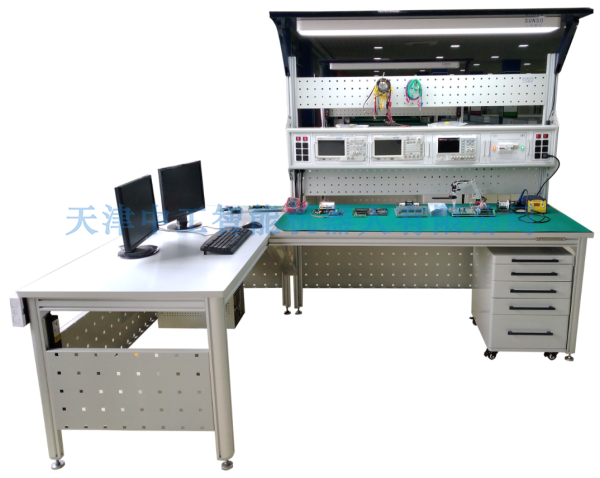

该设备主要由工作台、实训屏、实训屏模块、工具柜、电脑桌、电路实训模块、仪器工具耗材包组成。符合世界技能大赛电子技术项目竞赛现场配置要求。

1．工作台：桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。工作台设有防静电配套装置，桌面上方有实训屏、模块盒安放横梁、工具网孔板、高档条形LED照明。

2．实训屏：模块化配置方式，包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，模块间内部无任何联系，可完全独立使用。实训屏设有漏电保护开关，可对漏电、触电、过流、短路进行保护。

3．工具柜：采用优质Q235冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，工具柜设计有四层抽屉，其中第一、二、三层抽屉内部使用分隔条分隔成各种大小不同空间，实训电路板、元器件、工具、耗材均可放在隔间内，第四层为大容量柜，可放置套装配件、工具包、开发板、仿真器、测量仪表等。拉开抽屉，各种电子元件分类整齐、一目了然。

4．竞赛资源包配置：资源包内电路实训模块内容十分丰富，有单片机编程基础实训模块包、基础模拟实训电路系统、基础数字实训电路系统、历届世界技能大赛和全国选拔赛竞赛资源包等。可单独进行实训，也可各种组合搭配实训。

5．仪器、工具、耗材配件包：仪器、工具、耗材配件包，参照世界技能大赛电子技术项目竞赛现场配置，配置齐全、性能专业。

三、设备特点

1、开放式设计

可根据实训考核课题在可编程器件库及电子元件库中选择合适的电子器件，利用配置的实训工具及检测仪器进行设计与制作。

2、模具化运用

可编程器件单元板库、电子元件库、实训工具库、分类清晰，摆放整齐。

3、积木式理念

根据可编程器件电子产品的技术应用分类，配置有丰富的实训模块，可按照工作任务书的要求选择相应的单元模块组成控制电路。

4、巧妙的组合

实训电路模块配置丰富，各模块可以根据实验内容的不同而自由选择、组合。仪器、工具、耗材配件包与世赛配置一致，符合国际一流竞赛水平。

四、参数概览

1．工作电源：单相三线 AC220V±5% 50HZ

2．安全保护：漏电保护、过流保护

3．额定功率：2.5kW

4．可编程直流电源:YHD3203U

5．数字示波器 :YHO1048U

6．函数/任意波形发生器:YHG0808U

7．单片机： STM32系列、STC系列、PIC系列

8．电子产品执行标准：IPC-A-610F

9．环境温度：-10～50℃

10．相对温度：≤85%

11．外形尺寸：L2635mm×W1835mm×H2035mm

五、智能安全实训保护BOX:

安全实训保护BOX适用于目前实训或实验台缺少安全保护回来，BOX盒子采用符合欧洲标准专用开模绝缘材料，可以实现对学生实训/实验全过程中的安全智能化保护，并配套专用远程软件及上位机监控界面，可以实现互联网＋远程监控和报警控制功能，BOX具有安全预警功能，防雷击功能、过流短路保护、失压/过压保护、漏电保护、故障记忆/显示等功能。同时最新BOX具有智能、安全、稳定、使用寿命长的特征，主要应用老实训台和实验台升级改造及新产品远程监控及应用。

六、工业3D虚拟仿真控制系统

采用友好中文菜单，可以仿真电气自动化回路，软件包含有丰富二维、三维元件库，元件库包含电气元件、传感器、PLC、自动化设备等，可以直接输出模型、直接打印设计图，具有多功能视窗，可以自由切换主视图、右视图、仰视图、远景透视图等各个视图，配置有强大设计工具，可以设置I/O分配表，显示设计回路之间关系，检测回路连接，并进行回路运行仿真。

七、工学一体信息化管理软件

工学一体信息化管理软件包含电拖仿真软件、照明仿真软件、PLC仿真教学软件、传感器仿真教学软件、液压仿真教学软件、气动仿真教学软件，并包含常用仓库管理软件、ERP管理软件、常用编程软件包含电路板制图软件、单片机编程软件、虚拟仪器软件、 电子仿真软件、电气制图软件、 触摸屏软件、各种常用与设备配套PLC编程软件等。

八、智能工厂中的工业机器人VR视频资源

在模拟机器人实验室里，通过VR视频体验，参观探索汽车生产线中工业机器人是如何工作的视频资源时长不少于130s.

九、电子实训虚拟仿真云平台

平台采用先进的WEBGL图形渲染技术为核心软件基础，采用浏览器/服务器（B/S）架构模式构建，实现了用户通过网页浏览器即可随时随地访问和使用各类虚拟仿真资源，不受操作系统和物理空间限制。 平台上积累了涵盖各学科领域及行业应用的虚拟仿真软件资源超过500种，并且提供了1000多个预览模型，这些模型涉及各个学科专业和实际应用场景，为用户提供直观、立体、沉浸式的互动学习和实训体验。
