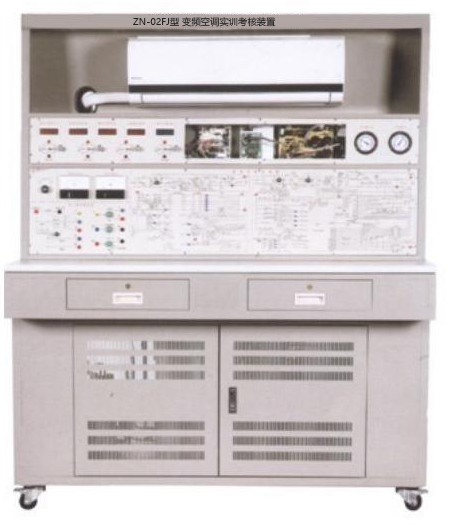

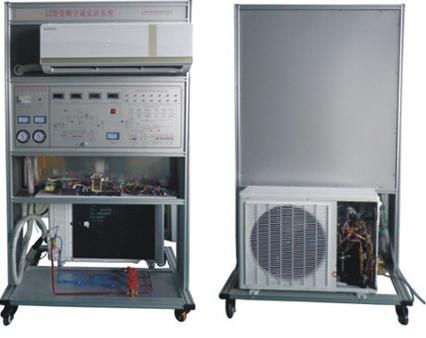

ZN-02FJ型 变频空调实训考核装置
一、概述
"ZN-02FJ型 变频空调实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，ZN-02FJ型 变频空调实训考核装置适用于"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
"ZN-02FJ型 变频空调实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，ZN-02FJ型 变频空调实训考核装置适用于"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、特 点
1.整个变频空调系统真实完整, 与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2.装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；打开后柜门，屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
3.本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
4.设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：140cm×68cm×182cm
4.制冷剂类型：R22
四、装置的基本装备
1.实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固
2.变频空调系统：蒸发器、冷凝器、压缩机、四通阀、电气控制线路、视液镜、手动控制阀，热力膨胀阀等
3.测量仪表：温度表、压力表、指针式交流电压表、指针式交流电流表、数显功率表等
4.专用工具：便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵
五，空调器运行数据分析系统
1，数据测试系统可快速测量空调故障发生的电路部分
2可鉴听空调机有通信收据。
3可模拟个机与空调机内机的空调通信收据，从而来控制内机
4测量机器的运行状态，读出各传感器的实时温度。
5 可测量各个个空调运行数据
6可模拟个机与空调机内机的空调通信收据，从而来控制外机
六、实训项目
初级技工基本技能实训
制冷系统专用工具的基本操作
制冷系统管件焊接
制冷系统的检漏
制冷系统的抽真空与充注制冷剂R22
中级技能实训（设计、安装、调试及检修）
格力KFR-23型空调主控板电路原理
空调电器元件的测量及系统运行
格力KFR-23型空调器故障与分析
空调检测与故障分析
7. 变频空调电器元件的测量及系统运行
8. 变频空调的故障与分析
七、故障说明
1.断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2.断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3.断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4.断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5.断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6.断开IC1的P13脚：模拟IC1的P13无信号输出
7.断开IC1的P12脚：模拟IC1的P12无信号输出
8.断开IC1的P11脚：模拟IC1的P11无信号输出
9.断开IC1的P10脚：模拟IC1的P10无信号输出
10.断开IC1的P15脚：模拟IC1的P15无信号输出
11.断开IC1的P14脚：模拟IC1的P14无信号输出
12.断开IC1的P24脚：模拟IC1的P24无信号输出
13.断开IC1的P23脚：模拟IC1的P23无信号输出
14.断开IC1的P22脚：模拟IC1的P22无信号输出
15.断开IC1的P21脚：模拟IC1的P21无信号输出
16.断开IC1的P25脚：模拟IC1的P25无信号输出
17.断开IC1的P20脚：模拟IC1的P20无信号输出
18.断开步进电机两组线圈：模拟步进电机两组线圈开路
19.断开步进电机两组线圈：模拟步进电机两组线圈开路
20.断开IC2的P16脚：模拟IC2的P16无信号输出
21.断开IC2的P15脚模拟IC2的P15无信号输出
22.断开IC3的P14脚模拟IC3的P14无信号输出
23.断开IC3的P13脚模拟IC3的P13无信号输出
24.断开IC3的P12脚模拟IC3的P12信号输出
25.断开IC3的P11脚模拟IC3的P11无信号输出
26.断开IC3的P16脚模拟IC3的P16无信号输出
27.断开IC3的P15脚模拟IC3的P15无信号输出
28.断开继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
29.断开继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
30.断开继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
31.断开继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
32.断开继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转
33.断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
34.断开继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
35.断开7个继电器工作指示灯：7个继电器的工作电源指示灯不亮
36.模拟电网电压的波动：模拟电网电压调压器可调
