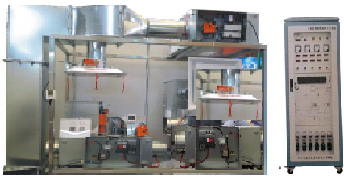

ZN-VAVD型 变风量中央空调系统实训装置
二、产品特点
1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统，完全真实的工程环境。
2、采用智能变频控制系统，达到操作方便、节能降噪的目的；
3、 综合考虑各项因素，采用投资少、运行稳定、、运行效果好；
4、 所选择的工艺满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护维修；
5、设备采用冷热单风道系统——变风量——供冷—热，配用冷水机机组与实际工程结合，易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行管理工程技术训练。
三、产品参数
1、支管路内风速6～8m/s, 干管路内风速8～14m/s；
2、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台1200*800*2350通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×700mm×2000mm
7、制冷剂类型：R22
8、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
9、电压：输入电源：单相三线～220V±10% 50Hz
四、通风柜技术参数
变风量系统（VAV）通风系统
1、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
2、风速传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，要求系统响应时间小于3秒；
3、通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时，经15秒延时后监控器发出声光报警；
4、监控器有*大风量和*小风量功能，当发生紧急情况时可以按下*大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下*小风量按钮，通风柜以小风量运行；
5、风柜上的监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
6、系统采用静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；
7、每台通风柜安装一个电子风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，并且有记忆功能（即可以记住此次调节的角度，下次打开时仍然调到设计的角度）。
8、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。
五、部分实训项目
初级篇 认知与运行
项目一 集中空调系统流程与设备认知训练
项目二 集中空调继电接触控制技术训练
项目三 集中空调控制系统硬件认知训练
项目四 监控原理与值机运行训练
项目五 集中空调系统调试与测试训练
项目六 集中空调控制系统硬件调试训练
项目七 集中空调系统工艺运行调试训练
六、基本配置表
|
序号 |
名称 |
参数 |
单位 |
数量 |
|
1 |
变风量末端系统 |
1、6个通用输入点(UI),2个数字输入点(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO) 2.，风速度传感器0-10V |
套 |
1 |
|
2 |
VAV变风量风柜控制柜 |
1、0.35KW 变频器 2、,FX3U-24 PLC,AN 3、 7寸触摸屏 |
套 |
1 |
|
3 |
VAV变风量风柜 |
尺寸：1200*600*800MM 风量：1800 制冷量：5000W 水流量：2T |
套 |
1 |
|
4 |
主机 |
冷水机：5000W,侧出风 水泵 3T 出水温度7度，回水温度12度 |
套 |
1 |
|
5 |
控制柜 |
1、尺寸：800*700*1700 2、 电力控制系统 3 、控制监控系统 |
1 |
|
|
6 |
模拟房 |
1100*900*1800MM |
||
|
7 |
中央空调主监控系统 |
C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器 主 板:Intel M11工控固态节能主板 内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,*大可支持8GB。 硬 盘:24G SSD固态硬盘 显 卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。 声 卡:集成ALC662 6声道高保真音频控制器 网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。 电 源:外置电源（100V至220V宽幅电压，全球通用） 显示屏:17寸LED工控屏 分辨率：1024*600 触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏 整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)， 1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色) 2*COM串口,1* 12V DC_JACK输入接口
|
||
|
8 |
移动式台架 |
2000*700*2000MM |
||
|
9 |
标准风管 |
直通 弯头 出风口，风阀 |
||
|
10 |
监控、控制软件 |
套 |
2 |
|
|
11 |
数据线 |
1 |
||
|
12 |
风阀 |
四档风阀角度调节（0°，18°，36°，54°，72°，90°）。 通电自动复位风阀，先至全开（视型号而定），后按用户设定档执行动作。 允许通时驱动多个同类型的执行器。 开度指示直观、醒目。 开关外型选用标准86mm*86mm，与其它电气开关一致。 |
