一、概述

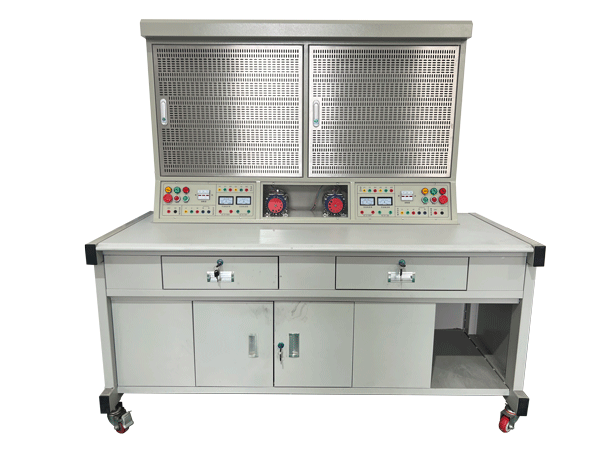

维修电工技能实训考核装置(网孔板、双组型)主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。

二、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10%  50Hz
2. 工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：1700mm×700mm×1650mm
5. 安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断间≤0.1s）、过压保护、过流保护、过载保护等措施

三、实训项目

1.电力拖动实训项目
(1) 三相异步电动机直接启动控制
(2) 三相异步电动机接触器点动控制线路
(3) 三相异步电动机接触器自锁控制线路
(4) Y-Δ启动手动/自动控制电路
(5) 接触器联锁的三相异步电动机正反转控制线路
(6) 按钮联锁的三相异步电动机正反转控制线路
(7) 双重联锁的三相异步电动机正反转控制线路
(8) 倒顺开关控制的三相异步电动机正反转控制线路
(9) 三相异步电动机能耗制动电路
(10)三相异步电动机串电阻降压启动控制线路
(11)三相异电动机的多地控制
(12)工作台自动往返控制线路
(13)学生自行设计电路的安装、接线与调试
2.仪表照明实训项目
(1)电工常用工具的使用
(2)白炽灯照明电路的安装
(3)两个开关控制一盏灯
(4)两地控制一盏灯
(5)声控开关控制照明电路
(6)日光灯电路
(7)电度表原理与接线
(8)单相电度表的直接接线
(9)单相电度表经电流互感器接线
(10)住宅照明线路实训
