数控铣床电气控制与维修实训台(广数)

数控铣床电气控制与维修实训台(广数)是根据教育部振兴21世纪职业教育课程改革和教材建设规划要求,按照职业教育的教学和实训要求研发的产品,具有数控链床的安装调试、参数设置、PMC编程、故障诊断与维修、数控编程操作等多项功能。

一、特点:

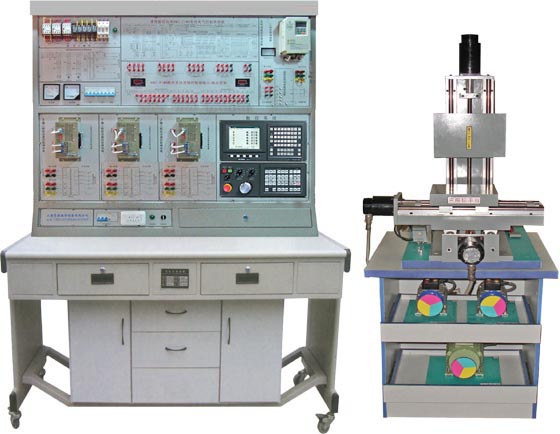

数控铣床电气控制与维修实训台(广数)由实训台和三坐标组成,能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床调试、数控编程与坐标运动等教学实训。
数控铣床电气控制与维修实训台(广数)采用开放式结构,将一台数控铣床电控系统在实训台上进行分解展示,模块化设计,将数控系统接口信号在各模块上展开,信号可测量。
数控铣床电气控制与维修实训台(广数)三坐标平台采用直线圆形高碳钢导轨,滚珠丝杆传动。具有较高的定位精度和重复定位精度。
二、技术性能:
1输入电源:三相四线380V10% 50Hz
2装置容量: <2KVA
3实训台外形尺寸: 137cmx60cmx189cm
三、配置及功能:
1控制屏采用铁质双层亚光密纹喷塑结构。
2电源部分采用三相四线380V交流电源供电,漏电保护器控制总电源。
3数控系统单元采用广数GSK983M数控系统。
4.XYIZ进给轴均采用交流伺服电机驱动。
5主轴电机由变频器进行无级调速。
6设计有专门的故障设置区和排故操作单元。
四、三座标平台参数:
工作台面宽度(长x宽) : 300mmx400mm
工作台X轴行程: 250mm
工作台Y轴行程: 200mm
工作台Z轴行程: 200mm
定位精度: 0.02mm
五、部分实训项目:
1数控铣床电气系统的设计
2数控系统的参数设置与调整
3输入输出接口实训
4机床参考点的调试
5伺服电机驱动单元的调试与应用
6变频器的调试、参数设置与应用
7数控系统的通讯
8数控铣床故障诊断与维修
9数控系统的操作与编程
