矿用电动机综合保护实训装置
一、概 述
在煤矿供电系统中井下低压电动机有过载、短路、断相保护性能。“矿用电动机综合保护实训装置”是根据实际的煤矿用的电动机保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中人为设置了多个常见故障点，学员通过本装置的培训掌握矿用电动机综合保护实训装置的故障检测与维修，使学员了解熟悉故障的检测方法和维修技能。矿用电动机综合保护实训装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。

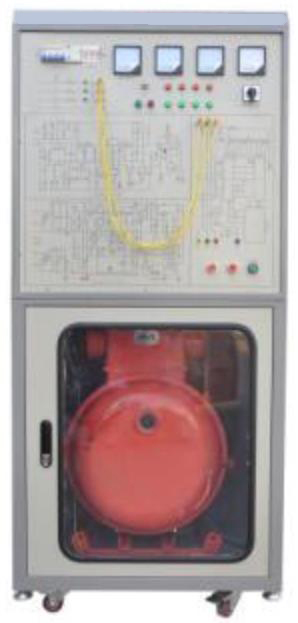

矿用电动机综合保护实训装置采用柜式结构，由安装有煤电钻保护装置的电气线路面板和主电路组成，结构新颖、布局合理。
二、技术性能
1.输入电源：三相五线～380V±10% 50Hz
2.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
过载保护：1.0 长期不动作
1.2 5min≤t≤20min 从显示电流起 自动复位
1.5 1min≤t≤3min 从显示电流起 自动复位
6.0 8s≤t≤16s 从零电流起 自动复位
断相保护：1.05 1s≤t≤16s 从0.6倍显示电流起 自动复位
短路保护：8～10 t≥250ms 从零电流起 手动复位
漏电闭锁：一相对地绝缘电阻低于22±4kΩ时，拒绝起动，一相对地绝缘电阻低于7±2kΩ时，拒绝起动，漏电检验电流小于1mA
三、实训内容
1. 熟悉电动机的综合保护原理
2. 电动机的启动运行试验
3. 电动机的过载保护试验
4. 电动机短路保护试验
5. 电动机断相保护试验
6. 电动机漏电闭锁保护试验
