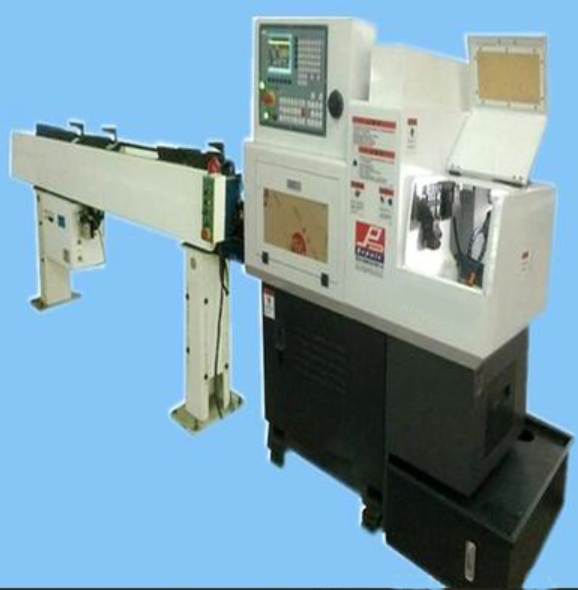

数控车铣中心维修实训系统(西门子)(配车铣复合小机床)

一、主要技术参数

项目名称	单位	技术参数
床身***回转直径	mm	Φ230
托板上***回转直径	mm	Φ80
***加工长度	mm	夹头200/卡盘120
主轴头形式		A2-5
主轴通孔直径	mm	Φ40
拉管通孔直径	mm	Φ32
攻丝***规格		M12
X/Z轴重复定位精度	mm	0.012/0.013
X轴***行程	mm	260
Z轴***行程	mm	240
X快移速度	m/min	5
Z快移速度	m/min	8
主轴驱动形式		伺服
C轴功能		360°任意分度
主轴转速范围	r/min	0-3000 正、反转
主轴电机功率	kw	3
刀架形式		排刀架/ 电动刀架可选
铣削动力头功率	W	标配200，＞200（特订）
铣削转速	rpm	1000～10000
夹头类型		ER08 （可选）
刀具***夹持直径	mm	标配φ5，＞φ5（特订）
铣削动力头数量		可选
Y轴		可选
机床外形尺寸（(L×W×H)）	mm	1600×1000×1550
机床重量	kg	1000

二、主要特点
1、具有车削、铣削、钻孔、攻丝等功能；
2、主轴电机：伺服调速，C轴功能，正反转无级变速；
3、主轴动力同步带传动；
4、带铣削动力头，数量可选；
5、可选配Y轴，实现三轴联动；
6、气动夹头；
7、X/Z轴线轨，不锈钢护罩全防护；
8、Z轴丝杠中置结构；
9、全自动机油润滑；
10、机床钣金全防护。
三、主要用途
数控车铣中心维修实训系统(西门子)(配车铣复合小机床)可广泛用于五金零件的精加工，可实现外圆、内孔、侧孔、端面、侧平面、圆槽、直槽、螺旋槽、锥面、球面等和各种公英制内外螺纹的自动加工。
四、标准配置
★数控系统：K1000T
★气动夹头
★2件排刀
★1个铣削动力头
五、选择配置
★数控系统：广数GSK980、新代、西门子、发那科
★Y轴
★三轴联动
★2个铣削动力头
★手动、动力卡盘
★手动、动力尾座
★电动刀架
