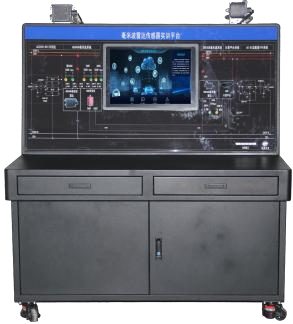

ZNQ-C06型毫米波雷达实训台

一、产品概述

毫米波雷达实训台由77GHz毫米波雷达、24GHz毫米波雷达、计算平台、CAN分析仪、人机交互系统等组成，工位绘制电路图和安装信号检测端子。搭载19寸工业专用显示器、配置毫米波雷达安装支架，可以进行毫米波雷达装配、调试、标定、测试、数据解析和故障检修等实训、实现毫米波雷达的结构原理、障碍物感知识别、距离检测等功能的教学。适用于智能网联汽车相关专业毫米波传感器的教学科研。

二、产品功能

1.展示24GHz和77GHz毫米波雷达的工作原理。

2.能够进行24GHz和77GHz毫米波雷达的装配操作。

3.能够进行24GHz和77GHz毫米波雷达的调试操作。

4.能够进行24GHz和77GHz毫米波雷达的标定操作。

5.能够进行24GHz和77GHz毫米波雷达的性能测试。

6.能够进行24GHz和77GHz毫米波雷达的数据解析。

7.能够设置24GHz和77GHz毫米波雷达故障检修。

8.具备智能化故障设置及考核功能。

9.提供毫米波雷达传感器77GHz和24GHz传感器配套教学资料。

三、实训项目

1.77GHz和24GHz毫米波雷达的原理认知。

2.77GHz和24GHz毫米波雷达的装配。

3.77GHz和24GHz毫米波雷达的调试。

4.77GHz和24GHz毫米波雷达的标定。

5.77GHz和24GHz毫米波雷达的性能测试。

6.77GHz和24GHz毫米波雷达的数据解析。

7.具备智能化故障设置及考核功能。

四、技术参数

1.77GHZ毫米波雷达

探测距离：±9°0.2m~250m@far range

±45°0.2m~70m/100m@near range/far range

±60°0.2m~20m@near rang

探测距离分辨率：1.79m@far range

0.39m（静止状态0.2m）@near range

工作带宽：76GHz-77GHz。

距离检测精度：≤近距±0.1m，远距±0.4m。

速度检测精度：≤±0.1km/h。

方位角检测精度：≤近距±0.3°@0°/±1°@±45°/±5°@±60°远距±0.1°。

2.24GHZ毫米波雷达

发射频率：24-24.2GHz

发射功率：（EIRP）20dBm

更新率：20 Hz

测距范围：乘用车0.1-30 m

测距范围：行人0.1-20 m

测距精度：0.1 m

测速范围：-16-16 m/s

速度分辨率：0.24m/s

同时跟踪目标个数：8pcs

工作电压：6-32V

防护等级：IP66

工作温度：-40-85℃

3.显示屏

输入端口：HDMI，VGA，DVI

屏幕尺寸：19.1寸

屏幕类型：TFT LCD

屏幕比例：16：10

亮度：300nit

对比度：1000:1

响应时间：6.5ms

显示色彩：16.7M

清晰度：1440*900

控制方法：鼠标

电源：12V/4A

总功率：35W

产品重量：5KG

工作温度：-10℃-60℃

4.计算平台

CPU：第13代酷睿i7-13620H 10核心16线程

内存：16G

GPU：NVIDIA RTX 4060独立显卡8GB GDDR6显存

工作电源：19.5V，11.79A，230W，AC-DC电源适配器

接口配置：3×USB端口、1×RJ45、Wireless-AX 201

输入电压：AC220V

设备规格：165*259.5*45.6mm（长*宽*高）

5.公牛排插

插位：16插位

长度：3米

6、实训台参数

能源类型：220V AC

尺寸：1300*730*1400mm

移动与固定：采用福马轮，调节螺母切换移动和固定状态

五、基本配置

1.实训台架

2.CAN分析仪

3.77GHz毫米波雷达

4.键盘

5.显示器

6.鼠标

7.上电开关

8.24GHz毫米波雷达

9.计算平台

10.USB3.0扩展

11.继电器模块

12.插线板
