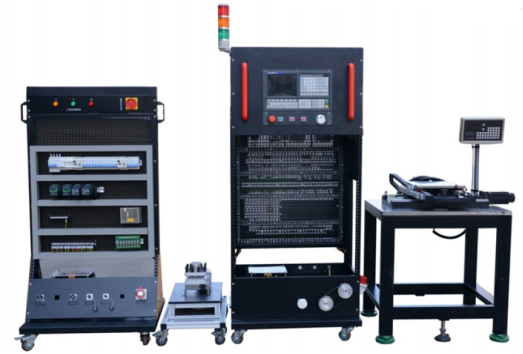

ZN-465C型 980TDcc数控车床实训设备

ZN-465C型 980TDcc数控车床实训设备

一、设备概述

随着“中国制造2025”（中国）、 “工业4.0”（德国）、 “先进制造伙伴计划”等高科技战略计划的提出，电子技术和自动化技术如洪水般迅猛发展，数控技术的应用也越来越广泛。以微处理器为基础，以大规模集成电路为标志的数控设备，已在我国批量生产、大量引进和推广应用，它们给机械制造业的发展创造了条件，并带来很大的效益。由于它们的先进性、复杂性和智能化高的特点，在维修理论、技术和手段上都发生了飞跃的变化，数控维修技术不仅是保障正常运行的前提，对数控技术的发展和完善也起到了巨大的推动作用。但同时，维修技术人员和维修平台的缺乏，使得数控维修技术也将面临着前所未有的挑战。

学校是创造梦想的摇篮，是为企业输送高技术人才的纽带。ZN-465C型980TDcc数控车床实训设备是一套多功能的数控维修平台，它既解决了学校教师对数控维修课程教学的不易性，同时还能够让学生更直观、更清晰的学习数控维修技术。传统的数控维修教学，教师只能打开机床电气柜，在一个很狭小的环境中进行授课，这样的教学方式加重了教师的教学负担，同时教学质量差，狭小的环境只能让围着老师站得比较靠前的几位学生学到专业技术，恶劣的环境降低了学生对专业技术的学习欲望，还打击了学生的学习积极性。ZN-465C型980TDcc数控车床实训设备能够适用于数控维修，还适用于数控加工的教学，该设备配备了电气安装单元，更加适合学生学习数控机床线路的连接，提高学生的动手能力，从而实现了一个平台多种用途。

ZN-465C型980TDcc数控车床实训设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，该设备是根据职业学校数控维修专业教学特点，结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的实训设备，该设备采用模块化结构，通过不同的组合，完成数控机床的电气装调、系统调试及维护维修等实训项目，满足企业对这类型人才的需求，还适合数控装调工的职业技能鉴定。

二、技术参数

1、电气控制单元参数

1）电源：三相五线 AC 380V±10%  50Hz；

2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1800；

3）漏电保护：漏电动作电流≤30mA；

4）缺相自动保护、过载保护 、短路保护

5）整机功率：≤1.5KW

2、电气安装实训单元参数

1）电源：三相五线 AC 380V±10%  50Hz；

2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1600；

3）漏电保护：漏电动作电流≤30mA；

4）缺相自动保护、过载保护

5）整机功率：≤1.5KW
