ZN-Y444型 多功能智能制造加工实训系统

ZN-Y444型 多功能智能制造加工实训系统

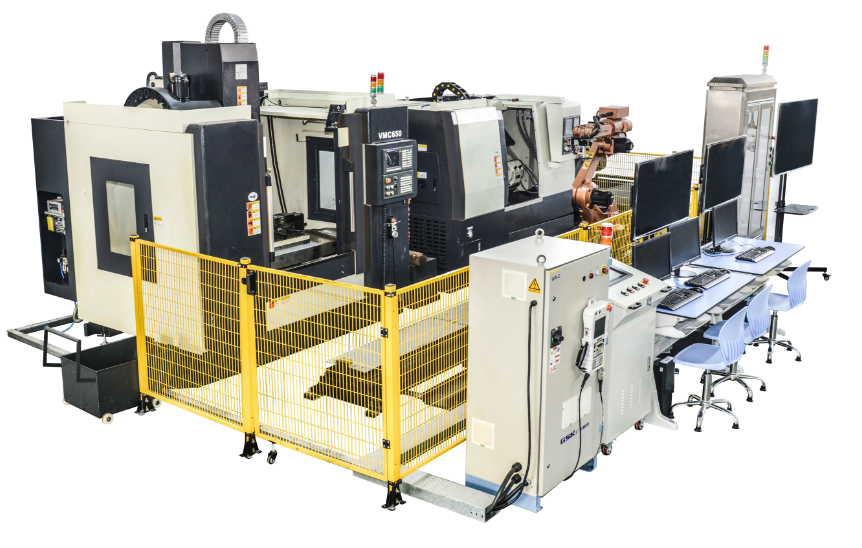

一、设备外观图

二、设备概述

随着现代制造业和服务业的转型升级，工业机器人在装配、码垛、包装、金属切割、焊接、喷涂、和涂装等领域得到了越来越多的应用，特别是机器人、加工中心及自动输送系统在不同领域得到了广泛的应用。同时对机器人和加工中心的安装、编程、调试人员提出了不同的要求，选择一种能满足各种领域技术要求又能方便与学习的装备显的十分重要。为此自主研发了ZN-Y444型多功能智能制造加工实训系统（以下简称ZN-Y444）

ZN-Y444主要包括机器人本体、机器人行走导轨、数控车床、数控铣床、电气控制柜（包含可变程控制器）、快换夹具、安全保护系统等组成，可实现Profibus、Profinet等通讯方式。

数控车床采用真实车床机构，X、Z轴伺服电机控制，采用滚珠丝杆进行传动，刀塔为多位电动刀塔，可以进行轴类、盘类、沟槽、球面以及各类圆柱螺纹、圆锥螺纹工件的加工实训。

数控铣床采用真实铣床机构，X、Y、Z轴伺服电机控制，可实现自动换刀，可以进行各种盘类、板类、壳体、凸轮、模具等复杂零件的加工，可完成钻、铣、镗、扩绞等多种工序。

该设备通过机器人安装在行走导轨上，将数控车床、铣床、供料机构、下料机构、快换工作站等设备关联起来，实现物料的加工智能制造化。

三、技术参数

工作电源：三相五线制 AC380V/220V +10% 50Hz

温度：-10～50℃；环境湿度：≤90％无水珠凝结；

安装尺寸：8000X6000X4000mm（长X宽X高）

整机功耗：≤65kW

安全保护措施：具有接地保护、漏电保护、断电保护功能，安全性符合相关的国家标准
