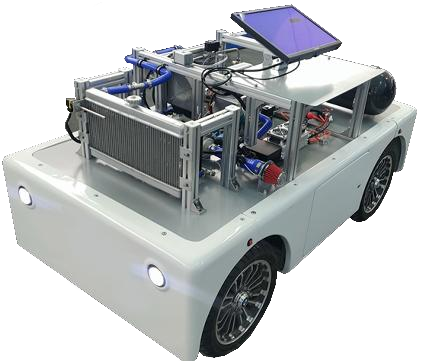

ZNQ-C08型氢动力汽车技术实训平台

一、产品概述

氢动力汽车技术实训平台由氢燃料电池系统和线控底盘系统组成，其中氢燃料电池系统由氢气供气子系统、空气供气子系统、热管理子系统以及电气子系统组成，氢燃料电池系统为开放式设计，可用于氢燃料电池系统结构组成介绍、工作原理讲解、电气故障检修、控

制算法开发等教学、竞赛活动。它有助于学生理解氢燃料电池系统的结构和工作原理，提供故障检修和控制算法开发的技能培训。适用于新能源相关专业的教学科研。

二、产品功能

1.展示氢燃料电池及其混合动力系统结构及工作原理。

2.能进行氢燃料电池空气供给子系统、氢气供给子系统、热管理子系统和电气子系统的装配操作。

3.能进行氢燃料电池空气供给子系统、氢气供给子系统、热管理子系统和电气子系统的调试操作。

4.能实现氢燃料电池各子系统温度、压力、流量、电压、电流等状态实时监测及图表显示。

5.能实现氢燃料电池各子系统执行机构实时调控。

6.能进行氢燃料电池系统电气及通信故障设置与恢复。

7.能进行氢燃料电池系统电气及通信系统电路检测。

8.支持开展氢燃料电池系统及动力电池极化特性、输出特性等测试。

9.支持开展CAN报文数据解析。

10.支持一对多服务器统一下发故障信息。

11.提供燃料电池混合动力系统结构原理、电气原理图等配套教学资源

三、实训项目

1.氢燃料电池混合动力车辆结构认知

2.氢燃料电池极化特性测试——极化曲线

3.氢燃料电池极化特性影响因素测试——进气压力

4.氢燃料电池极化特性影响因素测试——工作温度

5.氢燃料电池效率特性测试——寄生功耗及电效率

6.氢燃料电池氢气供给系统测试——基本特性

7.氢燃料电池空气供给系统测试——基本特性

8.氢燃料电池空气供给系统测试——过氧比

9.氢燃料电池热管理系统测试——基本特性

四、技术参数

1.液冷型氢燃料电池系统

类型：液冷型质子交换膜燃料电池

电池输出电压：覆盖43-72V

电池额定功率：≥3kW

工作环境温度：-5~40℃

工作环境湿度：10%~95%

电池运行温度：35℃~72℃

反馈传感信号：

空气供给：进气流量、进气压力、进气温度、鼓风机转速。

氢气供给：供氢压力。

热管理：进(出)堆冷却液温度、进(出)散热器冷却液温度、进(出)散热器空气温度、冷却液流量、冷却液压力、水泵转速、散热风机转速。

燃料电池：电堆输出电流、电堆输出电压。

2.供氢系统

类型：铝合金内胆碳纤维缠绕瓶

容积：20L

储氢压力：35MPa

供氢压力：0.5~0.75bar

工作温度：-40~70℃

3.DC/DC变换器

额定功率：3kW

低压输入端：覆盖43~65V

高压输出端：覆盖68~78V

4.能量管理控制器

供电：12V

通讯：CAN2.0B/串口

5.冷却水泵：

额定电压(V)：24

供电电源类型：直流电源

6.增压鼓风机

额定功率(W)：185

额定电压(V)：24

供电电源类型：直流电源

7.鼠标键盘

连接性：USB无线

兼容性：Windows

8.工控机

运行内存：16G

硬盘：512G（固态）

CPU:配置不低于Intel I5 8265U

操作系统：Windows

9.线控移动底盘系统技术参数

1）.底盘参数

能源类型：纯电动

慢充时间(小时)：4

电机峰值功率(kW)：6

长*宽*高(mm)：1835*1000*720mm

轴距(mm)：1200

轮距(mm)：955

底盘材质：6061（高强度铝合金）

转向形式：前轮转向

制动方式：线控液压制动

2）.电机与电池参数

最大输出功率(kW)：6kW

最大转矩电流(A)：40

额定电压(V)：72

3）.转向系统参数

最大输出功率(W)：840

额定电压(VDC)：12

转动方向：双向

转向机转向范围：-124°to 124°

4）.制动系统参数

额定功率(W)：170

额定电压(VDC)：12

额定电流(A)：14

5）.电池Pack参数

动力电池容量(Ah):31.5

动力电池过放保护方式:BMS+继电器方案

控制电路电池类型:电池PACK内部DCDC

控制电路电池额定电压(V):12-

动力电池过充保护方式:BMS

均衡方式:BMS主动均衡:

充电方式:AC220慢充

充电时间(h):6

冷却方式:自然冷却。

通讯协议:can2.0b扩展

通讯速度E(k/s):250

电池类型:磷酸铁锂。

6）.遥控器参数

遥控器名称:DX01底盘无线遥控器

遥控器频段:433MHz

遥控器供电方式:3×1.5V式五号干电池供电

接收机供电:12-24V DC宽压供电

接收机通讯接口:CAN接口

遥控器操作按键:摇杆×6；两段拨动开关×1；三段拨动开关×

2；按钮×1；三段旋钮开关×2；

遥控器显示器:LCD显示屏

通讯距离:300m

五、基本配置

1.线控底盘

2.蓄电池

3.空气供应子系统

4.氢气供应子系统

5.热管理子系统

6.电气子系统

7.燃料电池输出DCDC

8.鼠标

9.键盘

10.显示器

11.工控机

12.检测面板
