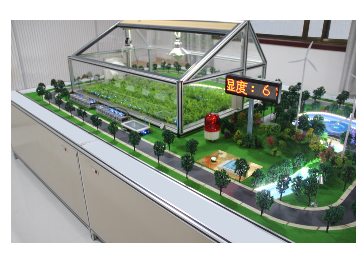

ZN-JK14型 智慧农业应用实训系统

智慧农业应用实训系统具有感知层、网络层、应用层三层体系结构。

感知层主要包括温湿度、光线、二氧化碳、土壤温湿度、风速、风向、雨雪等各种传感器节点，以及通风扇、喷灌、补光灯、 警笛、卷帘等控制设备，实现农业农业大棚信息的实时监测、农用设施的状态检测、以及自动化控制。

网络层包括无线传感器网络和接，入网络。无线传感器网络采用ZigBee，负责感知层传感器节点、控制器节点与网关之间的数据 通信，由网关汇聚信息。接入网络可使用以太网、WIPI、4G任-种，负责网关与云服务平台之间的数据交互，将汇聚的感知层设备 信息接入到云服务平台。

应用层主要设计面向用户，具有多种访问终端，如本地网关、Web客户端、Android客户端等，运行与农业大棚有关的软件系 统，如大棚温湿度自动调节、光照自动调节、土壤湿度自动调节、二氧化碳浓度自动调节、视频监控等。

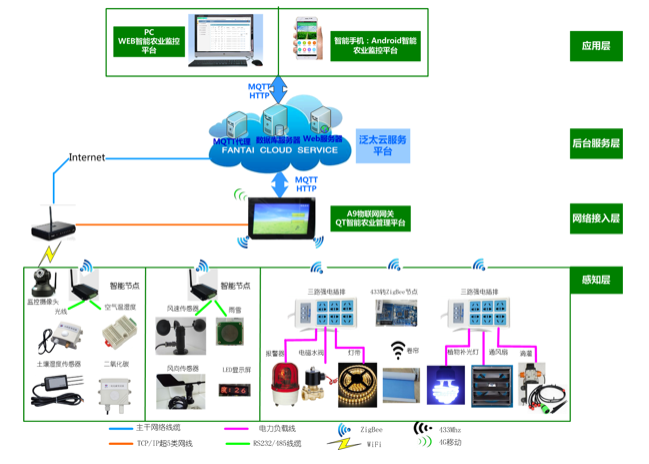

系统整体架构如图所示。

三、核心功能

0智能控制

ZigBee控制设备接收网关管理软件的控制命令，对大棚内排风扇、喷灌、补光灯、报警器等进行控制，同时向网关管理软件反馈设备的运行状态。

0联动控制

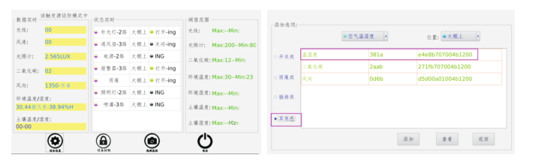

       具有传感器与控制器的联动策略设置功能。设定传感器的上限值和下限值，以及当传感器采样低至下限值或高至上限值时，控制设备的动作。具有(1)大棚内温度自动调节功能，(2) 大棚显度自动调节功能，(3) 大棚土壤湿度自动调节功能，(4) 大棚光照强度自动调节功能，(5) 大棚CO2自动调节功能等。

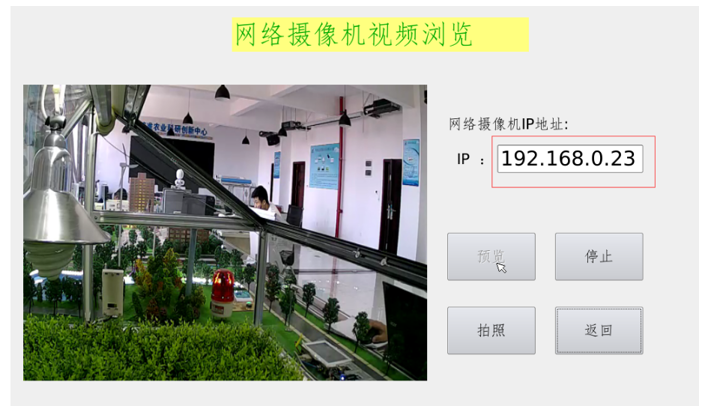

0视频监控

系统是供本地关运通doid和能规频监控动能通过规频传输，直观地查看农作物生长情况。

0远程监控

系统提供WEB端、Android手机端的农业监控功能。

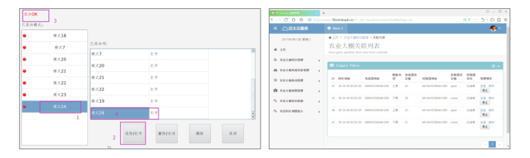

web端功能:具有多用户管理、大棚网关设备的增删改查传感器设备的增删改宣传感器采样数据的实时显示执行器的手动开关.农业场景自控策略设置、报警记录查询、历史数据按照时间段以表格/曲线方式展示数据导出excel文件、IP/关键词地图定位等功能，还具有服务器地址编辑和自动切换功能。

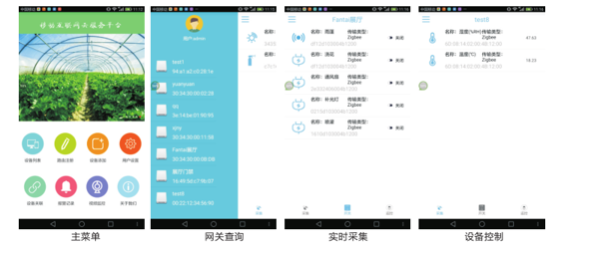

Android功能:包括用户登录网关设备添加、传感器采样数据的实时显示执行器的远程开关.农业场景自控策略设置.报警信息振动与语音双重提醒、远程视频浏览、以及服务器地址编辑和自动切换等功能。

0数据查询

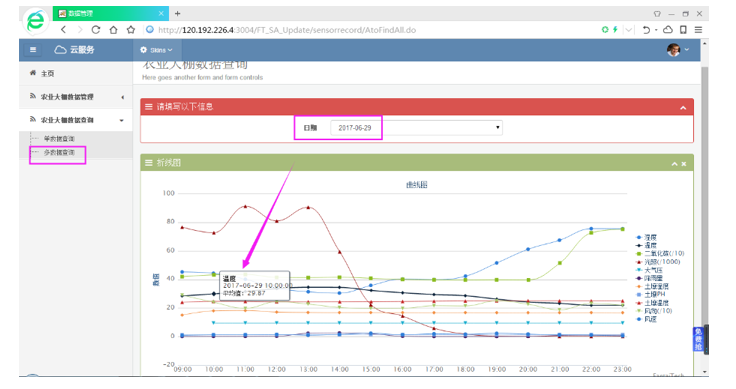

系统提实擞街历史数受查两种量。翅撒阿在地网关WE罐Adroid机国饮件平台上直 历史数司在VEB病果面通过表格、曲线显示，支持数据导出功能。

0阈值超出警告

系统实时采集的各项环境参数。超出设置的上下限國值时，会有报警产性，自动提醒用户。同时写入报警日志。Android手机端也会震动提醒，语音提醒。

0地图定位

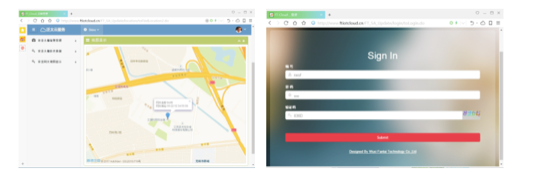

系统Web端提供外网IP定位和关键词定位两种功能。地图上除了实现放大.缩小显示详细信息等地图的基本功能外，还可以浏览物联网网关的监测信息。

0多用户管理

系统提供管理员用户和普通用户两种。管理员用户可以分配多个普通用户，同时可以查看所有物联网网关管理的传感器数据。

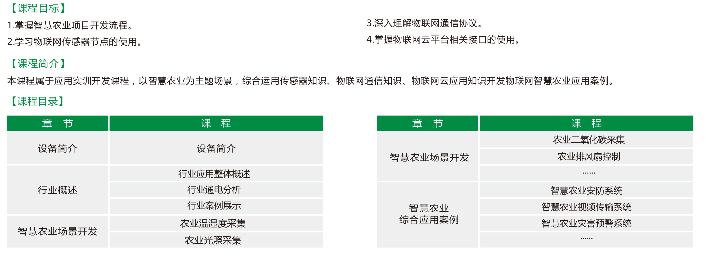

四、课程资源

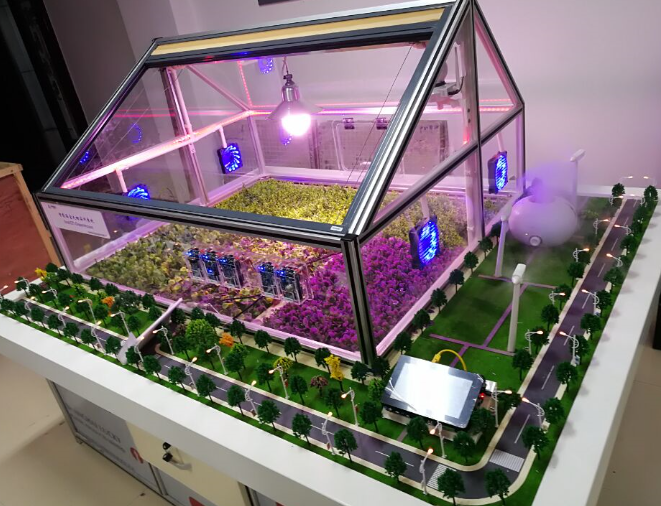

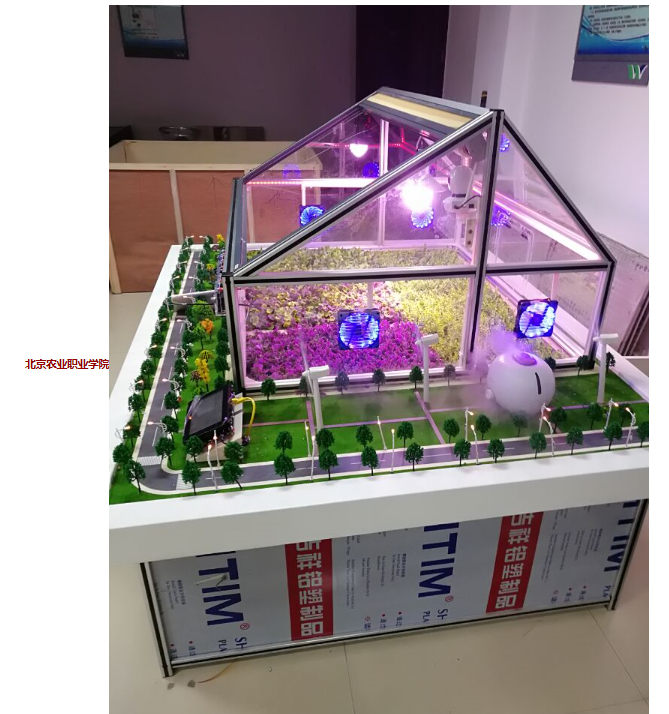

五、成功案例
