ZN-JK10型 特殊环境安全工程实训系统
一、系统特点
1.系统采用模块化设计、灵活供电(适配器供电.锂电池供电) ;
2.Lora监测终端采用低功耗、远距离、窄带宽的LORA通讯技术实现远距离传输;
3.网关可接入云平台，通讯方式自动选择，默认采用NB-IOT通讯，当无信号时，自动切换到GRS通讯模式;
4.云平台部署，可集中管理所有终端设备、查看终端运行状态实时监测环境参数;采用TCP/UDP协议与网关通讯，实现现场与平台的数据交互。
二、系统组成

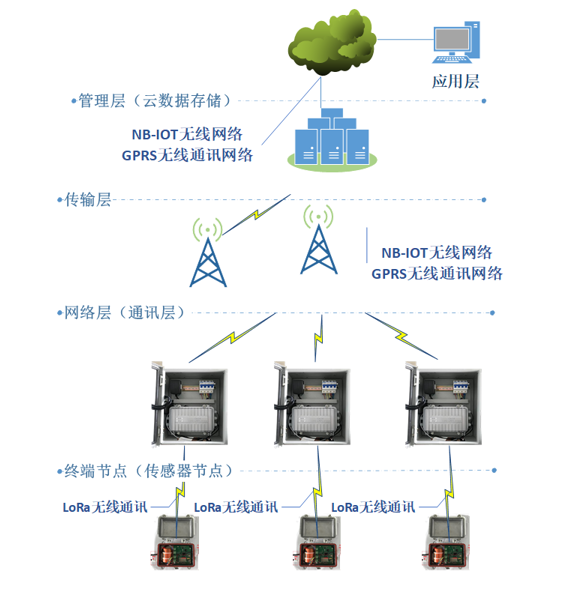

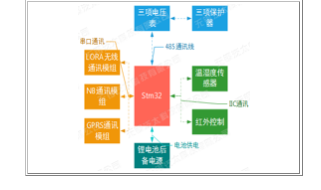

系统拓扑结构如图所示

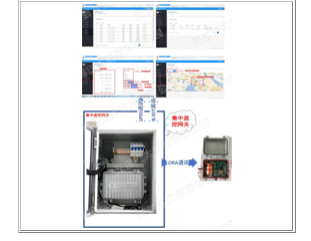

(1)集中监控网关
集中监控网关能够实现对监控室的温湿度、供电电压波动(三项四线供电)的实时监测以及红外设备(如空调) 的集中控制，也可通过LORA与
现场监测终端通讯，读取终端设备采集的数据，通过NB-IOT或GPRS将数据统- 发送至云端服务器，实现数据的集中存储、分析.平台化管理
云端可实时显示传感器数据、数据存储、数据分析.阀值报警、设备控制等功能。
监控网关采用嵌入式ARM Cortex⑧-M3 STM32F103系列主机，实现板载环境传感器、总线设备、无线通信模块等设备的驱动、采集控制与传
前。在机房断电或维修时，网关控制板可通过自身锂电池完成数据保存，防止数据丢失。

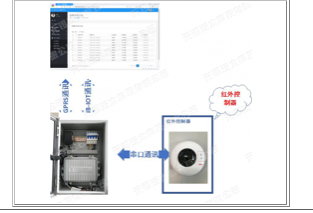

(2)红外控制器
红外控制器用来学习红外类电器的编码，存储在本地，可存储多组红外编码，网关根据预先设置的温度阂值,通过串口通信向控制器发送控制命
由控制器遥控红外设备动作，实现自动调节监控室内温度变化。控制内容包含设备开、设备关、温度调节、模式切换等。

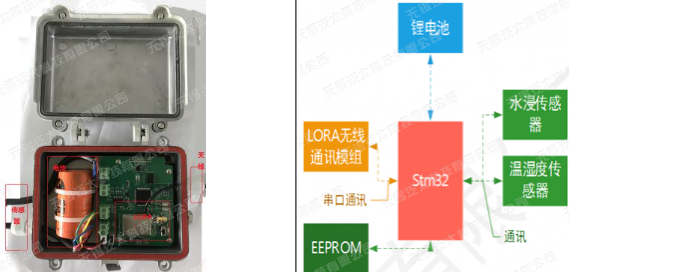

(3)安全监测终端
安全监测终端采用STM32处理器搭载Lora通讯模块，低功耗模式运行，平时处于休眠状态，只有当发生突发事件，或定时唤醒时才处于工作状
态:内置L ora远距离低功耗窄带宽通信模块实现与监控网关的交互;防水压铸铝外壳设计能够实现防水防尘;使用一次性锂电池供电，一节电池工
作两年时间，成本低。便于移动部署，可用在智慧农业、智能停车、智慧校园等场景。

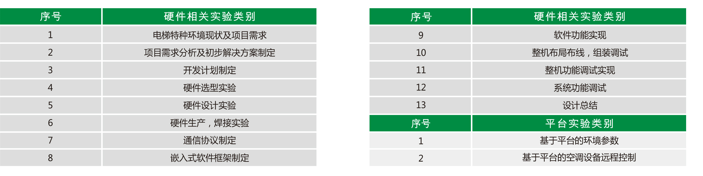

三、课程资源

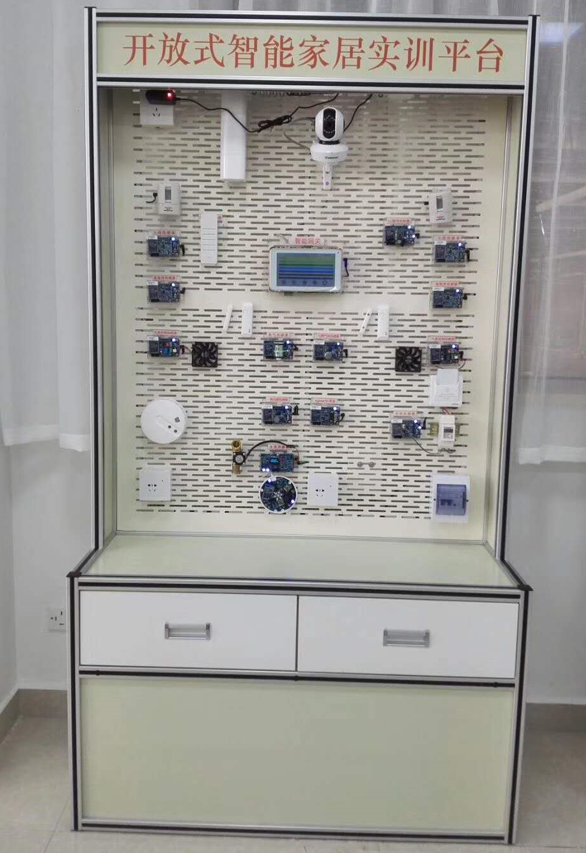

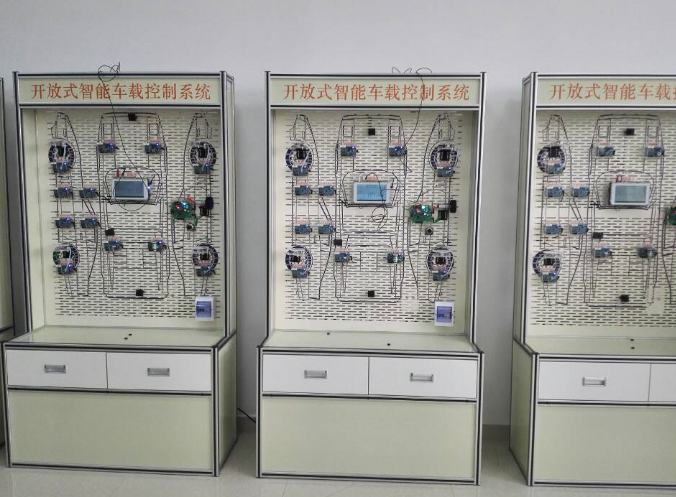

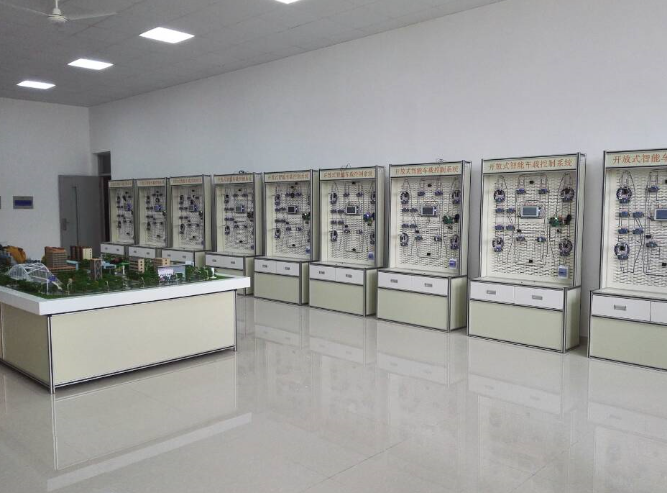

四、成功案例
