ZNWL-ZS02型物联网智慧生活实训平台

一、物联网实训工位

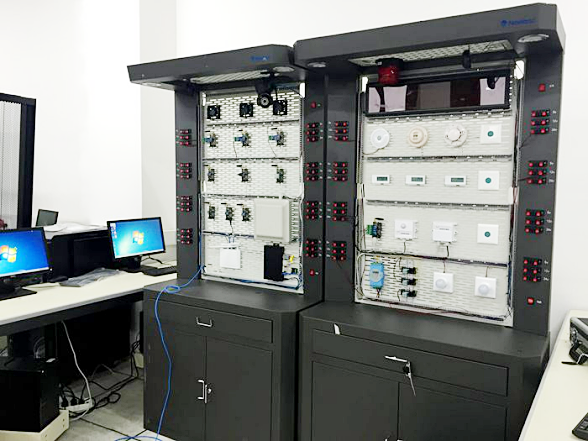

1、物联网实训工位
       ZNWL-ZS02型物联网智慧生活实训平台人体工程学设计，便于学生对于设备的安装配置等实训操作；配备两组网孔操作面板（正面、顶部），用于部署各类物联网设备；有强弱电供电系统，工位背面有10余个强电供电插座，工位正面配有8套直流弱电（常用的5V、12V、24V）供电接口，满足工位上各类物联网设备的供电需要，同时，面板上安装了走线槽，方便学生进行各种布线；设计有安全配电箱，带有空气开关及漏电保护系统，一路电源输入、一路开关总控，确保系统使用安全可靠；带有照明系统；配有抽屉柜子；
       ZNWL-ZS02型物联网智慧生活实训平台外观尺寸（长*宽*高）：1010mm*410mm*2020mm；主面板尺寸（长*高）：750mm*1140mm；电源输入：220V；强电供电：10组，220V 5孔插座。

2、桌面型实训工位（移动工位）：
       ZNWL-ZS02型物联网智慧生活实训平台桌面型设计，便于学生在课桌上对设备的安装配置等实训操作；配备1组网孔操作面板，用于部署各类物联网设备，搭建各种物联网应用场景；有强弱电供电系统，工位背面有6个强电供电插座，工位正面配有2套直流弱电（常用的5V、12V、24V）供电接口，；设计有安全配电系统，带有空气开关及漏电保护系统，一路电源输入、一路开关总控，确保设备使用安全可靠；具备无线及有线网络接口，可接入到多种网络环境下。
（1）外观尺寸（长*宽*高）：730mm*269mm*507mm；
（2）主面板尺寸（长*高）：669.5mm*379.5mm；
（3）电源输入：220V；
（4）强电供电：6组，220V 3孔插座；带电涌保护功能，有SPD指示灯
（5）弱电供电：2组，5V，12V，24V弱电供电端子；
（6）网络接口：支持1个WAN口，4个LAN口
（7）支持WIFI功能
★二、智能物联网系统应用系统：（为保证软件正版，投标时提供软件著作权证书原件）
        基于Android进行嵌入式软件应用教学开发；基于ARM架构进行嵌入式硬件平台教学开发；基于3G、WIFI进行移动互联教学开发；支持ZIGBEE、蓝牙传感网网关教学应用；配合嵌入式ARM系列平台主机软件操作系统及硬件周边插件，达到数字家庭、智能家居、微型传感器及无线传感应用；GPS综合应用教学；丰富扩展接口，可外接无线传感、RFID、二维码应用。
1、主构架：
（1）处理器   ARM Cortex-A9 处理器Samsung Exynos4412
（2）频率     1.4G Hz
（3）操作系统  Android 4.0
（4）显示屏尺寸 7寸
2、触摸屏多点电容触摸屏
三、物联网数据采集网关
该网关可结合物联网和传感技术，实时采集有线、无线传感网设备传感值，并通过通讯模块上传到PC端，实现对传感设备的实时监测及控制。
（1）采用三星1GHz CPU,1GB RAM，4GB ROM
（2）4.3寸显示屏TFT，显示分辨率480*272，带电容触摸屏
（3）支持ZigBee无线传感组网连接
（4）支持Modbus有线传感连接
（5）支持串口调试功能，支持应用程序和固件升级
（6）可同时显示9路ZigBee无线传感网输入和6路输出；
（7）可同时显示10路的基于Modbus有线传感网输入和6路的输出
（8）Wifi/以太网传输，可将温湿度数据实时传送到后台；
（9）支持双声道扬声器
（10）尺寸  140mm*139.5mm*61mm
