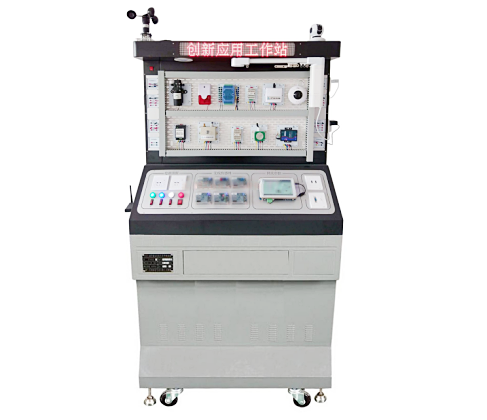

ZNWL-ZH03型物联网行业应用创新实训台

       ZNWL-ZH03型物联网行业应用创新实训台辅助实训开发，提供多种行业应用案例，让学生了解行业应用所需的系统架构、通讯方式。平台集成工业现场总线技术，CAN总线与RS485总线，可连接模拟量、开关量、数字量等工业级传感器及执行器；支持多种短距离无线通信技术，如ZigBee、WiFi、BlueTooth、LoRa；支持远距离无线通信技术，如NB-IoT通信模块、4G移动模块、GPS定位模块，可实现低功耗广域网通信、移动互联网通信、实时定位等功能。网关采用Cortex-A9四核处理器，与传感终端互联互通，通过拓扑形式展示传感网结构和传感器采样，可通过MQTT、HTTP协议接入云服务平台；WEB端云服务平台支持本地化部署或云端部署，可快速搭建行业应用系统，如气象观测、农田水利、安防监控、车载导航、仓储管理等；支持API接口Web应用开发和Android应用开发。

一、装置特点
1. 标配网孔操作板、四组供电接口、四组有线传感器的电源通信接口、六个无线传感节点的供电接口、网关供电接口、两个强电控制插座、各类电源带灯按钮、大屏点阵显示屏等，为创新创意应用场景提供支持。
2. 采用工业级、实验级不同层次传感器，工业级传感器数据更准确稳定，侧重工程布线、测试及应用；实验级传感器侧重了解传感器原理、掌握采集控制技术。
3. 传感器加装磁吸底板，引出端子排和插孔两种形式接口，方便安装布线、任意拆卸组合。
4. 传感器节点支持ZigBee、WiFi、蓝牙、LoRa多种短距离无线通信方式。
5. 传感器节点采用Cortex-M3微处理器，支持嵌入式ARM应用开发。
6. 支持RS485、CAN工业现场总线传感器，支持ModbusRTU、CAN协议。
7. 支持4G、NB-IoT、GPS定位等远距离通信模块，可实现移动互联、定位信息查询。
8. 网关采用Cortex-A9四核处理器，内置Android/Linux双系统，可一键切换。
9. 网关板载WiFi/蓝牙通讯模块、ZigBee通讯模块接口、CAN总线接口、RS485总线接口，可与传感器节点实现组网通信。
10. 网关应用程序与传感器节点互联互通，网络拓扑图形式显示传感器的名称、类型、状态、组网结构、上下行流向，可任意拖拽，而不影响数据的传输。
11. 可通过MQTT、HTTP协议接入云服务平台，支持WEB端快速搭建行业应用系统，通过新建项目、增加设备、添加传感器和执行器，构建新的物联网应用场景。
12. 支持二次开发。通过调用Restful API接口，编写自己的web应用展示页面。
13. 可提供气象观测、农田水利、安防监控、车载交通、仓储管理等多种行业应用系统。
二、装置组成（行业）
可通过灵活搭配，组成不同的行业应用系统，有些传感器可在不同的应用系统中重复使用，通讯模块可根据需求进行替换，如下表所示。

三、配置清单
