一、设备简介

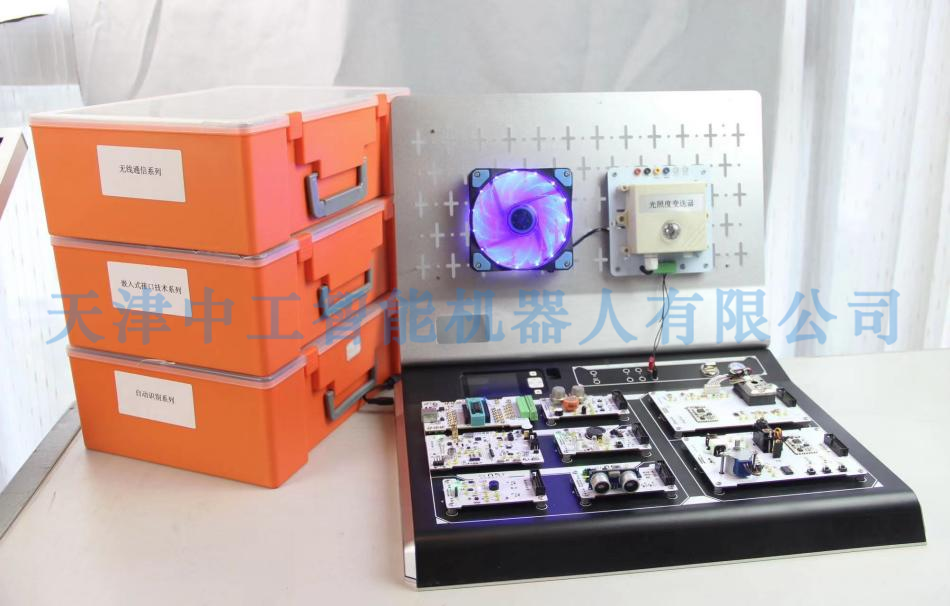

物联网技术实验平台是一款基础教学实验开发平台，由一个通用平台，多个系列硬件模块，上位机软件及教学资源三部分组成，主要针对物联网、电子信息、计算机等专业的单片机与传感器、嵌入式接口技术、传感器采集、识别技术、无线通信技术、智能产品应用等课程的教学实验。

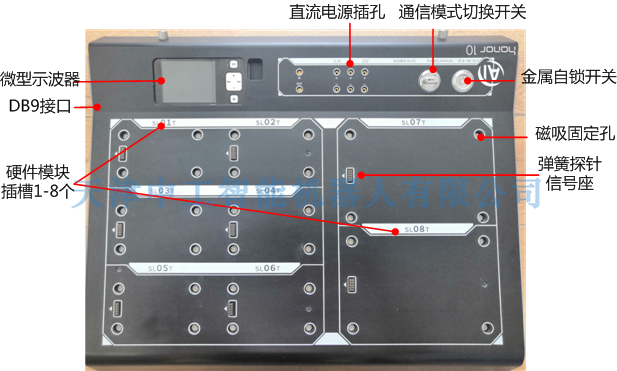

该平台结构符合人体工学设计，由分离式基座和网板组成。硬件模块采用磁吸方式与基座连接固定，接触式探针进行供电和信号传输，使用方便，不易损坏管脚，易于拓展。场景引入式教学模式和丰富的教学资源，既可以支撑单个模块单一知识点的学习，也支持多个模块自由组合进行多个知识点的综合应用。
二、硬件组成
平台硬件部分由一个通用平台基座，多个系列开发模块组成。
三、课程资源
（1）单片机技术与传感器采集
1、CC2530单片机接口技术
实验一. 控制LED灯闪烁实验
实验二. 按键实验
实验三. 外部中断实验
实验四. 看门狗实验
实验五. 定时器中断实验
实验六. 串口通信实验
实验七. 蜂鸣器实验
实验八. 随机数发生器实验
实验九. PWM波输出实验
实验十. EEPROM读写实验
实验十一. SPI Flash读写实验
实验十二. 输入捕获实验
实验十三. ADC实验
实验十四. DMA实验
实验十五. 睡眠唤醒实验
实验十六. TFT屏实验
实验十七. 五向摇杆实验
实验十八. 红外遥控
实验十九. RF通信实验
实验二十. RF安全认证实验
2、CC2530传感器技术
实验一. 温湿度传感器实验
实验二. 振动传感器实验
实验三. 空气质量传感器实验
实验四. 光照传感器实验
实验五. 雨露传感器实验 实验六. 霍尔传感器实验
实验七. 干簧管传感器实验
实验八. 红外反射传感器实验
实验九. 人体监测传感器实验等。
三、配置清单
|
序号 |
类别 |
模块名称 |
数量 |
备注 |
|
|
单片机系列 |
CC2530单片机开发板 |
1 |
|
|
|
CC2530传感器模块I |
1 |
|
|
|
|
CC2530传感器模块II |
1 |
|
|
|
|
红外遥控器 |
1 |
|
|
|
|
跳线帽 |
10 |
|
|
|
|
传感器采集系列 |
探测类传感器模块 |
1 |
|
|
|
磁类传感器模块 |
1 |
|
|
|
|
识别类传感器模块 |
1 |
|
|
|
|
环境类传感器模块 |
1 |
|
|
|
|
称重传感器模块 |
1 |
|
|
|
|
电磁执行器模块 |
1 |
|
|
|
|
黑色遮光盖 |
1 |
|
|
|
|
磁铁 |
1 |
|
|
|
|
无线通信系列 |
ZigBee无线通信协调器 |
1 |
ZigBee组网 |
|
|
BLE无线通信模块I |
1 |
|
|
|
|
BLE无线通信模块Ⅱ |
1 |
|
|
|
|
WIFI无线通信模块I |
1 |
|
|
|
|
WIFI无线通信模块Ⅱ |
1 |
|
|
|
|
LoRa通信模块Ⅰ |
1 |
|
|
|
|
LoRa通信模块II |
1 |
|
|
|
|
NB-IoT通信模块 |
1 |
|
|
|
|
4G通信模块 |
1 |
|
|
|
|
NB-IoT物联网卡 |
1 |
1年流量 |
|
|
|
CC2530-Debugger调试器（含10芯灰色排线） |
1 |
|
|
|
|
3P3.96间距绿色端子 |
5 |
|
|
|
|
2.4G胶棒天线 |
3 |
CC2530使用 |
|
|
|
GSM胶棒天线 |
2 |
NB和4G使用 |
|
|
|
433M胶棒天线 |
2 |
LoRa模块使用 |
|
|
|
无线路由器 |
1 |
含电源适配器 |
|
|
|
自动识别系列 |
125K低频模块 |
1 |
|
|
|
13.56M高频模块 |
1 |
|
|
|
|
900M超高频模块 |
1 |
|
|
|
|
2.4G有源阅读器 |
1 |
|
|
|
|
2.4G有源标签模块 |
1 |
|
|
|
|
智能指纹识别模块 |
1 |
|
|
|
|
智能条码识别模块 |
1 |
|
|
|
|
125K低频T5557卡 |
2 |
|
|
|
|
125K低频EM4100卡 |
2 |
|
|
|
|
13.56高频M1标签 |
2 |
符合14443A协议卡 |
|
|
|
13.56高频icode标签 |
2 |
符合15693协议卡 |
|
|
|
900M超高频GEN2标签 |
2 |
|
|
|
|
一维码标签 |
2 |
|
|
|
|
二维码标签 |
2 |
|
|
|
|
2.4G胶棒天线 |
2 |
2.4G阅读器、标签使用 |
|
|
|
Mini USB数据线 |
1 |
2.4G有源标签 |
|
|
|
nRF编程器 |
1 |
2.4G有源标签 |
|
|
|
智能网关系列 |
网关主板 |
1 |
Cortex-A9 |
|
|
网关扩展模块 |
1 |
ZigBee、4G模块 |
|
|
|
DC5V 3A电源适配器 |
1 |
网关使用 |
|
|
|
GPS天线 |
1 |
||
|
|
网线 |
1 |
||
|
|
Micro USB数据线 |
1 |
||
|
|
TF卡读写器 |
1 |
||
|
|
16G TF card |
1 |
||
|
|
基础平台及附件 |
平台基座 |
1 |
|
|
|
网孔面板 |
1 |
|
|
|
|
DC12V 3A电源适配器 |
1 |
平台使用 |
|
|
|
USB转串口头 |
1 |
|
|
|
|
交叉串口线 |
1 |
|
|
|
|
JLINK仿真器（含20P灰色排线） |
1 |
|
|
|
|
方口USB数据线 |
1 |
|
|
|
|
20cm黄色香蕉头线 |
10 |
嵌入式系列和鸿蒙系列均可使用 |
|
|
|
30cm蓝色香蕉头线 |
10 |
||
|
|
5P杜邦线 |
1 |
|
|
|
|
产品说明书 |
1 |
|
|
|
|
合格证 |
1 |
纸质 |
|
|
|
应用软件 |
上位机综合应用软件 |
1 |
|
