一、产品概述
实验箱适合自动化控制及电气相关行业的人员学习，适合大学本科、大中专院校、实验室、培训机构及个人自学实验配备。零基础或有电工经验的所有人群都可以学习，注重培养学员的实际动手操作能力，以实践为主并结合理论，主要学习机器设备的实用型自动化控制技术。可以让学员在短时间内迅速掌握这门技术。

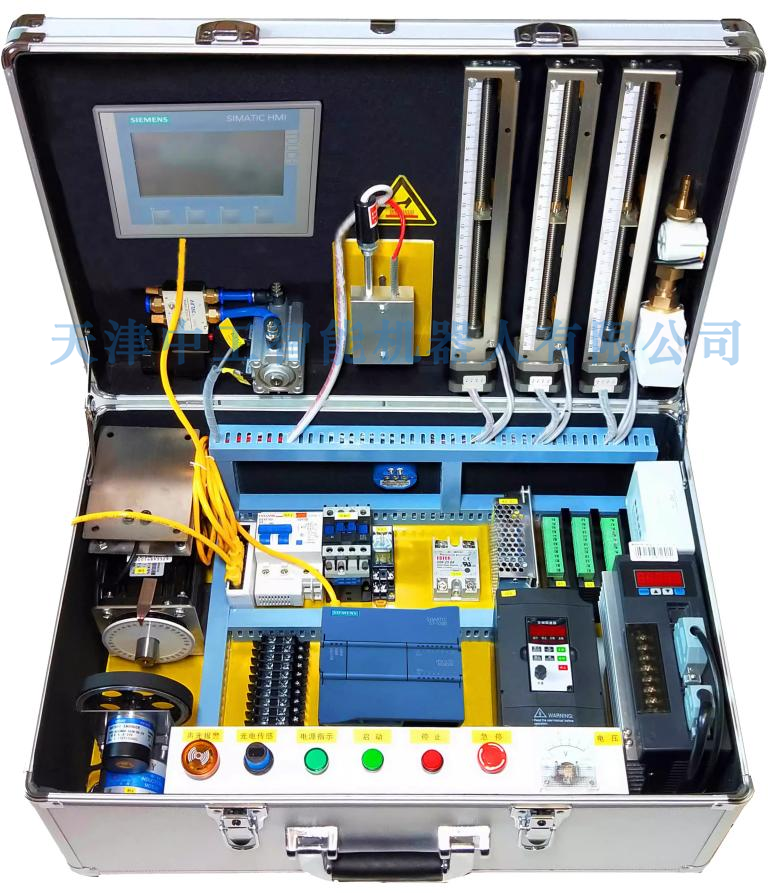

1、实训箱采用模块化设计，包括PLC主机模块和台达伺服（100W）模块、触摸屏模块及控制象模块。各模块间相互独立。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。也可根据用户要求，更改不同的实验模块。
2、采用实物主机产品，按照电气标准设计和标准件选型的，是从实际应用实战出发进行学习的，学完后还可以改下线路和程序，直接安装到机器上使用，提高了实验的真实程度，确保了实验的实用性。
3、在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
4、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。
二、技术性能
1、输入电源：AC: 220V 50HZ ，有漏电保护开关
2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)
三、配置要求
|
序号 |
名称 |
具体配置说明 |
数量 |
单位 |
|
1 |
实习箱 |
铝合金框架结构 |
1 |
只 |
|
2 |
PLC主机 |
西门子S7-200SMART ST40 |
1 |
只 |
|
3 |
触摸屏 |
西门子7寸 |
1 |
台 |
|
4 |
伺服控制单元 |
台达100W |
1 |
套 |
|
5 |
伺服电机 |
台达 |
1 |
台 |
|
6 |
伺服电机安装底座 |
全钢 |
1 |
套 |
|
8 |
伺服接插件及电缆 |
|
1 |
套 |
|
9 |
变频器 |
西门子V20 0.37KW |
1 |
只 |
|
10 |
单轴直流运动控制对象 |
丝杆 |
1 |
套 |
|
11 |
步进驱动器 |
|
1 |
套 |
|
12 |
步进电机 |
|
1 |
套 |
|
13 |
刻度尺 |
|
1 |
套 |
|
14 |
三相电机 |
180W |
1 |
只 |
|
15 |
实验控制模块 |
含指示灯、急停开关、光电传感器、蜂鸣器、电压表、安装板、开关电源、漏电空气开关、电阻、接触器、继电器、线槽、电源线等 |
1 |
套 |
|
16 |
温度PID控制模块 |
温度传感器、干烧电热器、隔热板、温度变送器 |
1 |
套 |
|
17 |
称重实验模块 |
称重传感器、不锈钢称重板、重量变送器 |
1 |
套 |
|
18 |
气动实验模块 |
调节阀、消声器、电磁阀、气缸、磁性开关，气源用户自配。 |
1 |
套 |
|
19 |
流量控制实验模块 |
流量传感器、流量电磁阀 |
1 |
套 |
|
20 |
PLC编程软件 |
西门子 |
1 |
套 |
|
21 |
工控组态软件 |
西门子 |
1 |
套 |
|
22 |
PLC实验程序 |
与实验模块配套 |
1 |
套 |
|
23 |
实验指导书 |
|
1 |
套 |
|
24 |
其它配件 |
实验连接线 |
1 |
套 |
四、实训项目
1、plc软件安装
2、plc数据线驱动安装
3、plc通讯设置
4、plc程序下载
5、触摸屏软件安装
6、触摸屏通讯设置
7、触摸屏程序下载
8、PLC输入点位显示
9、PLC输出点位控制
10、触摸屏上设计按钮指示灯实验
11、触摸屏上设计数字输入数字显示实验
12、定时器实验
13、计数器实验
14、脉冲控制步进电机控制实验
15、模拟量输入实验
16、模拟量输帮忙实验
17、温度检测实验
18、温度PID控制实验
19、触摸屏PLC控制变频器电机正反转，停止实验
20、触摸屏PLC调节变频器速度电机转速实验
21、触摸屏PLC变频器编码器闭环控制电机移动定位实验
22、流量控制实验
23、流量检测实验
14、称重实验
15、伺服电机控制实验
16、气动气缸电磁阀控制实验
