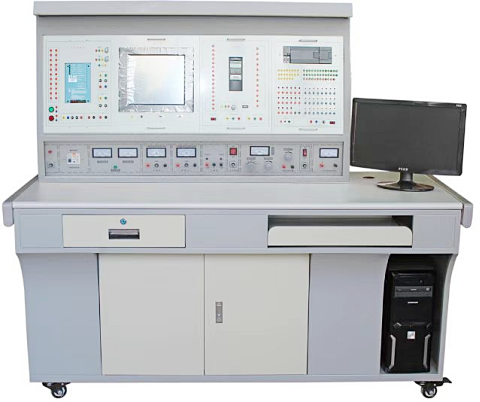

ZNPD-TE01型电气检测试验操作实训台

一、设备的特点及质量
1、ZNPD-TE01型电气检测试验操作实训台是关于电机(Motor)及传感器(Sensor)的实际适用例子，为了实习生们自己做程序及实习的设备。
2、电气控制实训装置能实习机具及电器部分的动作和PLC程序之间的关联关系。
3、因为构成的程序是用电气来输出的，所以需要明显的构成。
二、配置要求
1、电气操作台
  操作台大小 : 1800(L) 790(W) 1600(H)
  操作台 : 铝 40*40 下端
  4段 铁制箱柜 : 440(L) 700(W) 680(H)
  Door 附着型
  Foot Master 4ea 附着
  配电柜及名片结缘板操作
2、变压器
  380V 3P
  卷线形式 : 复卷式
  用量 : 5KVa
  1次电压 : 380V
  2次电压 : 220V
  频率 : 50Hz
  大小 : 370(W) 205(D) 320(H)
3、动力电源
  NFB 5Kw, 3相
  NFB 3Kw, 3相
  旋转 Lamp : 2ea
  返回 Lamp : 2ea
  旋转 Button : 2ea
  返回 Button : 2ea
  紧急 Switch : 2ea
  电缆接头 : 8ea
  断电器 : 4ea
4、控制电源
  - AC控制型 NFB : 2ea
  - DC控制型 NFB : 1ea
  - 动作 Lamp : 3ea
  - 220V 插座 2口: 2ea
  - 110V 插座 2口: 2ea
  - DC 24V 电源供应器 5A (短路防止电路 内含) : 1ea
  - DC 15V 电源供应器 2A (短路防止电路 内含) : 1ea
  - DC 5V 电源供应器 1A (短路防止电路 内含) : 1ea
5、接近开关
   AC控制型 NFB : 1ea
   DC控制型 NFB : 1ea
   动作 Lamp : 4ea
   接近开关连接型接头 : 15ea 以上
   磁簧开关 短路防止电路 内含
   Lamp 动作用 断路器安装
