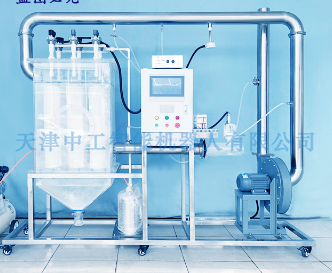

ZNHG-D01型 数据采集脉冲袋式除尘器

一、实验目的

1.学习袋式除尘器的结构与除尘原理。

2.掌握袋式除尘器主要性能的实验研究方法。

3.了解过滤速度对袋式除尘器压力损失及除尘效率的综合应用能力。

二、配置指标

1.整套装置动力为负压式，处理气量约400~500m3/h，气体流动方式为外滤逆流式。

2.除尘效率：95%-99%。气体含尘浓度：<50g/ m3 。适合于去除0.1-10微米的粉尘。过滤速度为1m/min。每次喷吹时间：0.1~0.2s。

3.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤2100w；安全保护：具有接地保护、漏电保护、过流保护。

三、技术参数

1.袋式除尘器：透明有机玻璃材质，600×430×1220mm。

2.滤袋6个：φ120mm*700mm、天然纤维棉，带支撑。

3.脉冲发生器1个：电压AC220V/6路，脉冲频率和脉冲带宽可调。

4.脉冲电磁阀6套：DC24V/DN20。

5.文丘里喷嘴6个：有机玻璃材质。

6.卸除灰尘装置1套：材质透明有机玻璃管、φ75mm*80mm、卡盘连接，方便装卸。

7.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm、φ102*110mm。

8.气尘混合装置1套：PP材质混合芯叶管道静态混合器、内芯φ99mm。

9.浓度检测口2个、风压检测口2个、透明测压软管1批。。

10.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402-545m3/h、全压2223-2262Pa、转速2830r/min。

11.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。

12.激光粉尘仪2套：4-20MA输出，测量范围0-1000ug/m3,分辨率1ug/m3。

13.风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.999~0.998；②压力传感器2套：远传显示，输出4~20MA，量程分别为0~5Kpa和0~1KPA。

14.在线温度、湿度检测系统1套：安装于实验管道内，远传显示、温度量程0~125℃、湿度量程0~100RH%、输出4~20MA。

15.PLC、彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件一套。

16、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

17、装置外形尺寸：2200×516×1900mm。框架为可移动式设计，带脚轮及禁锢脚。
