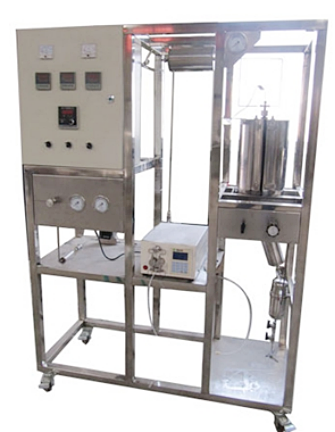

ZNHG-HQ12型乙醇常压催化实验装置

一、乙醇常压催化实验装置功能
1.乙醇常压催化实验。
2.了解掌握乙醇常压催化实验的操作流程及原理。

二、乙醇常压催化实验装置主要配置
开启式管式炉、温度传感器、程序温控仪、石英反应管、质量流量计、预热器、计量泵、压力表、阀门、控制柜、不锈钢支架。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：乙醇
四、技术参数
1.工作压力：<0.5MPa。
2.2 路气体管路，气体质量流量控制器控制气体流量，流量规格：200SCCM，Nz标定，准确度：±1%F.S。
3.Φ260*350mm开启式电阻丝加热炉，加热功率1.5KW，加热形式：碳化硅炉+金属内衬，*高温度800℃。
4.控温仪表：人工智能型仪表，精度FS≤0.2%
5.石英反应管：Φ10*500mm，催化剂装填量：1-10ml。
6.预热器：功率500W，304不锈钢材质。内有防返混及防沟流装置；使用温度：室温-400℃，使用压力:常压。
7.鼓泡罐：容积1.0L，304不锈钢材质。
8.正泰电器：接触器、开关、漏电保护空气开关。
9.各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。
10.框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
11.外形尺寸：1200×500×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

六、数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
