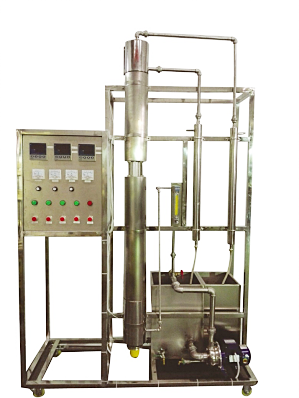

ZNHG-HL09型单管升膜蒸发实验装置

一、装置功能
1.观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
2.ZNHG-HL09型单管升膜蒸发实验装置测量在不同流型下的对流传热系数及蒸汽的干度。

二、设计参数
传热系数：1000-5000 ( w/m^.2.^oC)。液体流量：4~40L/h、常压操作。
三、公用设施
1.水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
2.电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.实验物料：清洁自来水，外配设备：无。
四、主要设备
1.304不锈钢预热釜：功率2.0KW，可调，带保温层。
2.304不锈钢加热段：φ22*750mm，功率0.2KW可调，带保温层。
3.玻璃观测段 长度100mm高硼硅玻璃视窗。
4.304不锈钢测量段：φ18*500mm，功率0.2KW可调，带保温层。
5.304不锈钢液体冷却器：列管冷凝器，换热面积0.1m² 。
6.304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m² 。
7.LZB-10转子流量计：流量范围6～60L/h 。
8.不锈钢离心泵    1台。
9.不锈钢水箱      1台。
10.冷却水出口温度  1支。
11.主体温度、壁面温度热电偶3支。
12.宇电AI702M多路数字温度显示仪。
13.宇电AI518温度控制仪（带手动功能）。
14.304不锈钢仪表柜：测控、电器设备在实验架上。
15.304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。
五、测控组成
