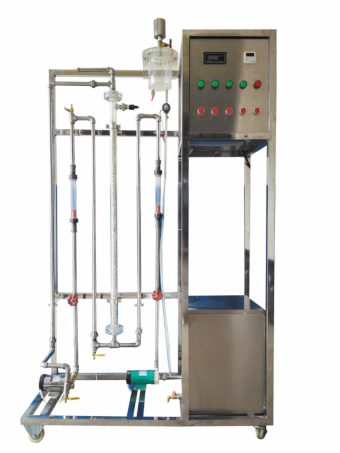

ZNHG-HQ03型管式反应器流动特性测定实验装置

一、装置功能
1.了解连续均相管式循环反应器的返混特性。
2.ZNHG-HQ03型管式反应器流动特性测定实验装置通过脉冲法测管式反应器停留时间分布。
3.分析观察连续均相管式循环反应器的流动特征。
4.ZNHG-HQ03型管式反应器流动特性测定实验装置能研究不同循环比下的返混程度，计算模型参数n。

二、主要配置
管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、不锈钢台架及控制屏。
三、公用设施
1.水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：自来水、KCl溶液
四、技术参数
1.运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2.管式反应器：直径φ35mm，长度1200mm；填料类型及尺寸：拉西环，Ф4mm。
3.水泵：微型磁力泵，流量12L/min，扬程6m，功率30W。
4.循环泵：流量12L/min，扬程10m，功率90W。
5.水流量：6-60L/h和25～250L/h，液体转子流量计，观察、控制流量。
6.电导率仪：数字电导率检测仪，测定示踪剂的含量。
7.LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。
8.各项操作及显示、调节、控制全在控制屏面板进行。
9.框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
10.外形尺寸：1200×500×1600mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

六、数字型增加的功能
  模拟模块：高达16位分辨率，内建RS485通讯模式；功能：流量、电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
