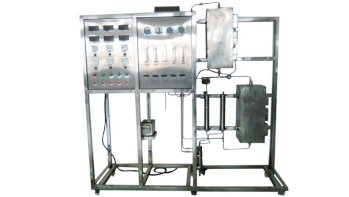

ZNHG-HQ15型一氧化碳中低温串联变换实验装置

一、装置功能
1.进一步理解多相催化反应有关知识，初步接触工艺设计思想。
2.掌握气固相催化反应动力学实验研究方法及催化剂活性的评比方法。
3.获得两种催化剂上变换反应的速率常数与活化能E。

二、主要配置
中变反应器、低变反应器、饱和预热器、微型液体计量泵、气体流量计、混合器、气体过滤器、冷凝器、气液分离器、压力表、温控仪表、不锈钢框架及控制屏等。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC380V，功率10.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：N2、CO、水；外配设备：标准N2钢瓶（带减压阀）和标准CO钢瓶（带减压阀）。
四、技术参数
1.中变反应器：不锈钢材质，Φ25×600mm，开启式三段加热炉功率3KW；不锈钢气体过滤器Φ45×200mm、不锈钢冷凝器Φ51×400mm（内盘管）、不锈钢气液分离器Φ57×200mm；高效铁基催化剂。温控350～500℃。
1. 低变反应器：不锈钢材质，ф25×600mm，开启式三段加热炉功率3KW；不锈钢气体过滤器Φ45×200mm、不锈钢冷凝器Φ51×400mm（内盘管）、不锈钢气液分离器Φ57×200mm；高效铜基催化剂。温控220～320℃。
2. 饱和预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。
4.水计量进料泵；微量计量加料泵：流量0.01—10ml/min。
5.纯净水罐： 304不锈钢，φ108×300 mm，带防尘盖。
6.流量计： 气体转子流量计6-60mL/min，观察、控制进料流量。
7.压力仪表: Y-60型高压防震压力表，0～1.0MPa。
8.温度传感器：K型热电偶，显示精度0.1℃，插入长度可调整，直径Φ3mm。
9.控温仪表：人工智能型仪表，精度FS≤0.2%。
10.各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。
11.框架为304不锈钢材质，结构紧凑，外形美观，流程简单。
12.外形尺寸：2000×550×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

六、数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
