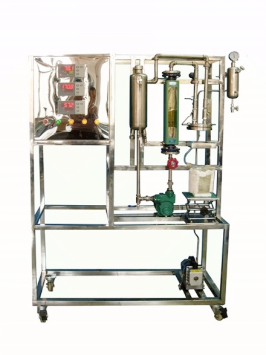

ZNHG-HP10型渗透膜蒸发实验装置

一、装置功能

1. 理解渗透蒸发的分离原理。
2. 掌握渗透蒸发分离乙醇水的操作方法。
3. 研究影响渗透蒸发分离性能的主要因素及其影响规律。
二、主要配置
原料罐、加热棒、温度仪表、转子流量计、料泵、放液阀、压力计、温度传感器、膜组件、取样瓶、冷井、真空表、缓冲罐、真空泵、不锈钢支架、不锈钢控制屏

三、公用设施
1. 水：装置需冷却水，自带和自来水管相连的接口。
2. 电：电压 AC220V，功率 3.0KW，标准单相三线制。每个实验室需配置 1～2 个接地点（安全地及信号地）。
3. 实验体系：乙醇-水体系
四、技术参数
1. 膜指标：直径×长度:Φ1.3×500mm，根数：300；截留分子量：10 万单位；*大流量：200ml/min；乙醇膜渗透通量： 大于 80 g/（m2·h）。
2. 原料罐：φ100×260mm，304 不锈钢材质。
3. 电加热棒 600W，304 不锈钢材质。
4. 温度传感器 PT100 热电阻，智能数显温度控制仪及显示仪。
5. 缓冲罐；φ89×200mm，304 不锈钢材质。
6. 冷井储槽φ120×150mm（带保温），304 不锈钢材质。
7. 循环进料泵：防腐泵，流量 12L/min，扬程 10m，功率 90W，不锈钢材质。
8. 真空泵：旋片式真空泵 抽气速率: ≥2L/s 转速: 2800r/min，功率: 370W。
9.流量计采用 LZB-15（16-160）L/h。
10. 各项电路指示、操作均在控制屏面板进行。
11. 框架为 304 不锈钢，结构紧凑，外形美观，流程简单，操作方便。
12. 外形尺寸：1050×500×1700mm（长×宽×高），外形为可移动式设计，带 3 寸双刹车轮。
五、测控组成
