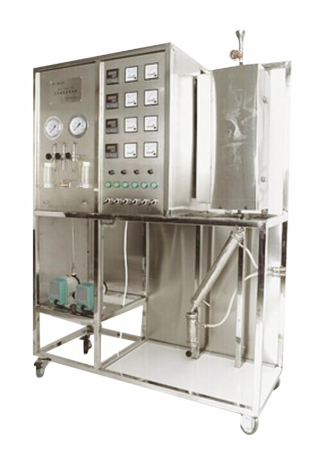

ZNHG-HQ02型气固相流化床催化反应实验装置

一、装置功能
1.了解流化床反应器的工作原理及结构。
2.加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

二、主要配置
流化床反应器、加热炉、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力表、不锈钢框架及控制屏。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
四、技术参数
1.流化床反应器：稀、浓相段直径：Φ20mm、高350mm，扩大段直径：Φ57mm，长200mm；热电偶套管，Φ3mm，内插Φ1mm热电偶，不锈钢材质。催化剂装载量：10-50ml。
2.反应器加热炉：Φ260×500mm，开启式三段加热，总功率：3KW，加热形式：碳化硅炉管+金属内衬，*高使用温度：600℃。
3.预热器：304不锈钢，内径Φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。
4.气体转子流量计量程：0.05-0.5L/min。
5.风机：采用空气旋涡泵；功率：370W；*大风压：11.76KPa；*大风量：48m3/h。
6.微型隔膜计量泵；功率：30W；*大流量：3L/h；冲程频率：120n/min。
7.湿式气体流量计：额定流量：0.5m3/h,容积：5L/r，精度：±1%。
8.冷凝器：φ40×400mm；气液分离器：φ50×150mm。
9.各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。
10.框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
11.外形尺寸：1600×600×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
四、测控组成

五、数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
