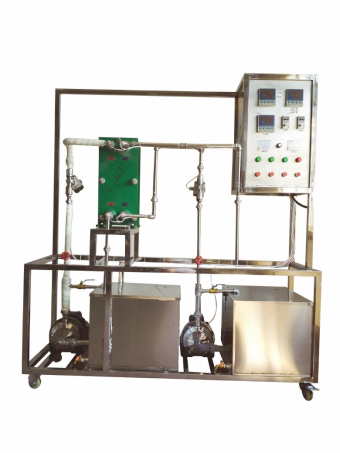

ZNHG-LD19型液液传热综合实验装置(列管热换器)

一、装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本装置采用换热效率相对较高的板式换热器，采用间壁式换热方式进行换热。
4、双水泵主副回路设计，新鲜水补充与废热水循环设计，逆流并流换热流程切换，更贴近工业应用的实际。
5、采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。
7、装置设计可360度观察，实现全方位教学与实验。

二、装置功能
1、了解板式换热器结构。
2、掌握板式换热器换热实验的流程及效果。
3、掌握热电阻测温的原理和方法。
三、技术参数
1、冷流体流量：100～600L/h，冷流体温度：常温～50℃。
2、热流体流量：100～600L/h，热流体温度：60～80℃。
四、公用设施要求
1、水：装置自带304不锈钢加热水箱，连接自来水，需要上下水。
2、电：电压AC380V，功率6.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3、气：空气来自风机（自带气源）。
4、实验物料：水，外配设备：无。
五、主要配置
1、热水泵： 功率370W,*大流量3m3/h。
2、冷水泵： 功率370W,*大流量3m3/h。
3、冷、热水流量：玻璃转子流量计100-1000L/h。
4、换热器：1m2立式板式换热器。
5、加热器：304不锈钢加热水箱，加热功率5.0KW，可拆卸式加热棒。
6、冷水箱：304不锈钢材质，容积80L,带贮水排空底阀，配有液位显示装置；并配有冷水箱入口浮球阀，以保证水箱水位恒定。
7、热流体进出管：304不锈钢材质，DN15，带保温层。
8、宇电AI702M多路数字温度显示仪。
9、宇电AI518温度控制仪（带手动功能）。
10、K型热电偶温度传感器5支。
11、控制面板：带漏电保护空气开关，仪表及水泵电源。
12、电器：接触器、开关、漏电保护空气开关。
13、304不锈钢水箱、不锈钢管路、管件及阀门。
14、304不锈钢仪表柜：测控、电器设备在实验架上。
15、304不锈钢材质框架1600*500*1600mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成
