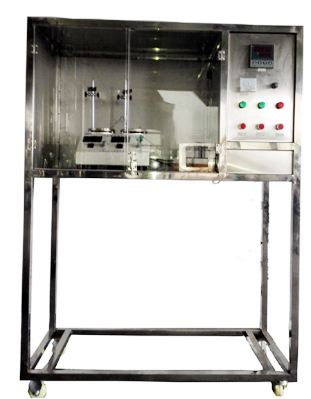

ZNHG-HP03型三元液-液平衡数据测定实验装置

一、三元液-液平衡数据测定实验装置功能
1.熟悉用三角形相图表示三组分体系组成的方法，掌握用浊点法和平衡釜法测定液—液平衡数据的原理.
2.测绘环己烷—水—乙醇三组分体系液—液平衡相图.
3.可以测定三元体系液液相平衡数据，确定液相组分的活度系数与组成关系式中的参数，推算体系平衡数据，绘制三角形相图。

二、三元液-液平衡数据测定实验装置主要配置
平衡瓶、恒温箱、玻璃平衡釜、电子天平、磁力搅拌器、玻璃干燥器、电加热棒、风扇、温控仪表、实验台架及控制屏等。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：醋酸–水–醋酸乙烯溶液
四、技术参数
1.玻璃液—液平衡釜容积：50-100ml。
2.两头磁力搅拌器，控温范围：室温-150℃ 。
3.有机玻璃罩空气恒温箱，电加热器  1.0KW。实验控制温度：25℃；*高使用温度：50℃。
4.控温:本设备有手动与自动两种控温方式，自动控温采用AI智能型仪表,精度FS≤0.2%。
5.风扇：低功率，无噪音小风扇。
6.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
7.外形尺寸：1000×400×1600mm（长×宽×高），抛光不锈钢框架，带刹车轮。
