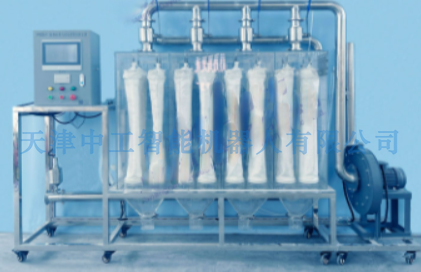

ZNHG-DA01型 数据采集气动反吹袋式除尘器

一、实验目的

1.掌握反吹袋式除尘器滤尘机理、粉尘层和表面过滤机理、清灰机理的知识点与计算。

2.理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，根据粉尘及含尘气体的性质正确选择过滤风速。

3.掌握袋式除尘器的除尘效率和压力损失测定与计算。

4.了解反吹进行清理灰尘的方式和原理，合理确定喷吹周期、时间与压力。

5.掌握反吹袋式除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。

二、技术指标

1.分室反吹风袋式除尘器设计参数：

① 整套装置动力为负压式，过滤方向为内滤式，分4室，离线清灰。

② 装置允许含尘质量浓度<1mg/m3；配置6种粉尘。

③ 设计净过滤风速0.65~1m/min，设计范围内速度可调；除尘效率＞99%。

④ 过滤风速0.7m/min时，除尘器的压力损失800～1200Pa。

⑤ 滤袋过滤面积＞5.3m2 ；滤料的阻力系数ξf4.6×107 （m-1）；灰斗壁斜度55°。

⑥ 反吹时间10~20s，，连续运动数次“鼓胀—吸瘪—鼓胀—吸瘪”。

⑦ 根据布袋二次粉尘层的形成情况调节三通阀顺序清灰。

⑧ 按照工程设计要求设计箱体、框架、灰斗、防搭棚板、三通换向阀、风管（进风管、排风管、反吹管）、花板、布袋、压差系统等部件参数及尺寸，装置运行满足以上设计参数要求，标书中提供各部分的设计尺寸与计算过程、装置实验压力损失与过滤风速的关系图，验证是否符合。

2.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤1050w；安全保护：具有接地保护、漏电保护、过流保护。

6.装置外形尺寸：2790×520×1890mm。

三、技术参数

1.袋式除尘器：材质透明有机玻璃板、壁厚10mm、箱体分4室、总尺寸1474mm*376mm*1260mm，底部配防搭棚板。

2.滤袋：材质常温，数量16个，布袋口配防涡流管。

3.卸除灰尘装置1套：材质透明有机玻璃管、φ100*80mm、卡盘连接，方便装卸。

4.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm。

5.气尘混合装置1套：PP材质混合芯叶管道静态混合器。

6.浓度检测口2个、风压检测口2个、透明测压软管1批。

7.离心通风机1台：电压380V、功率0.75KW、转速2830r/min。

8.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。

9.T型三通阀：304不锈钢材质，卡盘式、4个。

10.六种粉尘各0.5Kg。

11.PLC、彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件一套。

12、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

13、装置外形尺寸：2400×550×1900mm。框架为可移动式设计，带脚轮及禁锢脚。
