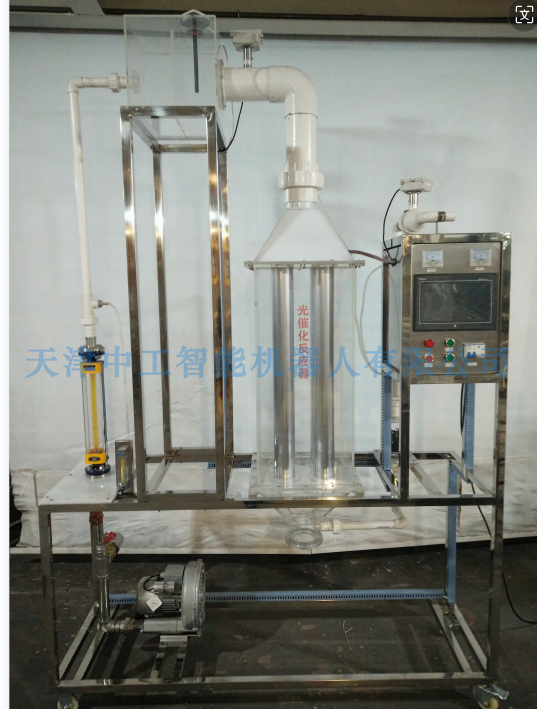

ZNHG-C01型 数据采集光催化法去除空气污染物净化处理实验装置

一、实验目的

1.了解半导体光催化材料的特性及其制备方法。

2.了解在紫外灯下的光催化反应原理。

3.掌握光催化实验的基本方法。

4.掌握光催化氧化VOC净化效率的计算。

二、技术指标

1.处理能力：1~5m3/h，乙醇降解效率不低于70%。

2.工作电源：AC380V±10%、50Hz，三相五线制，功率750W。安全保护：具有接地保护、漏电保护、过流保护。

三、技术参数

1.乙醇浓度检测2套：风管样式、传感器量程0-2000ppm、4-20MA输出。

2.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC。

3.显示器：10英寸彩色触摸式液晶显示屏、PLC：实时记录历史数据和实时曲线、数据处理软件。微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

4.光催化反应器1套：350×350×800mm，外罩8mm厚有机玻璃，光催化反应柱4套：φ80*500mm。

5.光催化反应柱4套：304不锈钢，配备催化材料：二氧化钛薄膜。

6.石英管4只，紫外灯4只：Ø20mm×600mm。

7.气体发生装置：VOC配气系统1套（304不锈钢材质，容积8L，配压力表1只，采用鼓泡挥发配气，采用酒精液体配气）。

8.气体缓冲罐1套：304不锈钢（配压力表1只）。

9.空压机1台：370W，气体流量计2只。

10.框架为304不锈钢材质，结构紧凑，外形美观，操作方便。

11.装置外形尺寸：1800×550×2000mm，框架为可移动式设计，带脚轮及禁锢脚。
