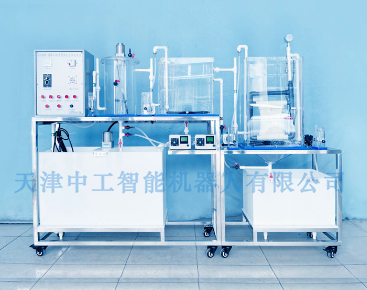

ZNHG-C01A型 固体垃圾渗滤液反应实验装置

一、实验目的

1.了解固体垃圾渗滤液反应装置构造及原理。

2.开展固体垃圾渗滤液反应实验。

二、技术指标

1.处理量：10L/h。

2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤1200w；安全保护：具有接地保护、漏电保护、过流保护。

3.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。

三、技术参数

1.缺氧池1套：主体采用5mm厚透明有机玻璃材质，底板采用15mm厚蓝色有机玻璃板，有效容积15L。

2.搅拌装置1套，含不锈钢搅拌桨1个、调速电机1个：电压220V、功率15W、12.5K、带调速器。

3.好氧池1套：主体采用10mm厚透明有机玻璃材质，底板采用15mm厚蓝色有机玻璃板，有效容积40L。

4.膜反应池1套：主体采用10mm厚透明有机玻璃材质，底板采用15mm厚蓝色有机玻璃板，有效容积60L。

5.帘式膜组件1套：尺寸300*400mm。

6.浮球液位计：双浮球高低位可调、304不锈钢材质、长度400mm。

7.压力表1只：-20KPa~0。

8.原水箱、清水箱和污泥箱各1只：白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净；原水箱尺寸900*400*550mm、清水箱尺寸310*400*320mm、污泥箱尺寸250*400*320mm。

9.搅拌装置1套，含不锈钢搅拌桨1个，定速电机1台：电压220V、功率25W、15K、90转/min。

10.流量测量与调节：有机玻璃面板式转子流量计2个，水、2.5~25LPH；有机玻璃面板式转子流量计2个，气体、0.1~1m3/H。

11.原水输送泵1台：电压220V、功率55W、扬程3.0米、流量3000L/h。

12.隔膜抽吸泵1台：电压24V、功率10W、最大流量1L/min、最高压力0.86MPa、最大扬程5m（调速）。

13.曝气泵2台：电压220V/50Hz,功率35W，排气量70L/min，压力＞0.025Mpa。

14.微孔曝气管路2套：Φ16mm。

15.回流泵2台：流量数显和无极调速，具有定时定量输送及回吸功能（防止滴漏），最大流量分别可达30L/h、16L/h。

16.管道、阀门、弯头：UPVC。

17.框架为304不锈钢，结构紧凑，外形美观，操作方便。

18.外形尺寸：2200×450×1650mm，框架为可移动式设计，带脚轮及禁锢脚。
