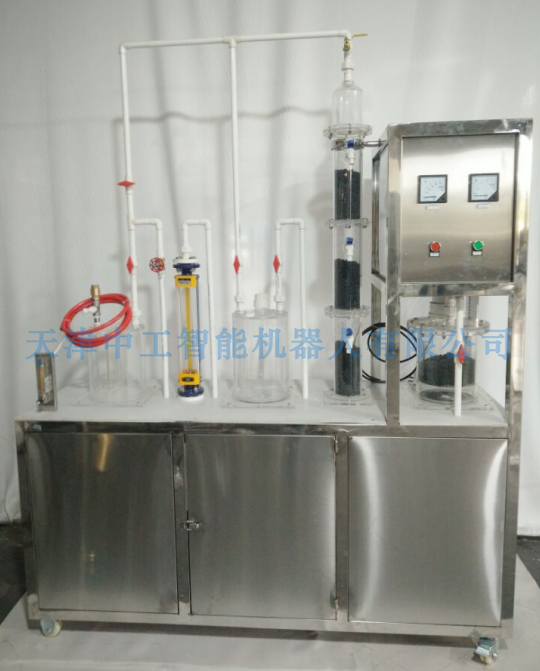

ZNTR-RJ01型土壤热脱附热解析修复模拟系统

一、实验目的

根据污染物的不同直接进入锅炉焚烧或用其它方式进行处理。在真空条件下或通入载气时，通过直接或间接热交换，将土壤中的有机污染物加热到足够的温度，以使有机污染物从污染介质上得以挥发或分离，进入气体处理系统的过程。

二、技术指标

1.利用加热系统将空气加热到所需要温度，温度根据需要处理土壤中的污染物确定。

2.将加热空气注入到土壤中，将土壤加热到一定温度使有机污染物得以挥发、分离或分解，加热时间需要根据土壤中污染物的去除时间进行确定。

3.经过真空抽吸井抽吸污染空气。

4.热脱附主要包含两个基本过程：一是加热待处理物质，将目标污染物挥发成气态分离。二是将含有污染物的尾气进行冷凝、收集以及焚烧等处理至达标后排放至大气中。

5.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤4.6KW；安全保护：具有接地保护、漏电保护、过流保护。

8.装置外形尺寸：1500mm×500mm×1700mm。

三、技术参数

1.脱附柱1套：材质304不锈钢，尺寸φ102*1100mm、保温棉保温。

2.解析柱1套：材质304不锈钢，尺寸φ102*500mm、保温棉保温。

3.蒸汽发生器：材质304不锈钢、φ325*450mm，额定蒸发量10.75kg/h。

4.玻璃液位计1套：玻璃管长235mm。

5.U形加热管3个：电压220V、功率1.5KW。

6.弹簧式安全阀：排放压力0.5MPa、1/2外丝接口、材质铜。

7.轴向带边耐震压力表1只：0~0.6MPa

8.活性炭：粒径4~6mm，5KG。

9.框架为304不锈钢，结构紧凑，外形美观，操作方便。

10.外形尺寸：1550×510×1720mm，框架为可移动式设计，带脚轮及禁锢脚。
