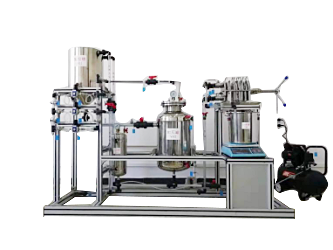

ZNHG-HH08型恒压板框过滤实验装置

一、功能：
1、能够完整清晰的体现板框压滤机的构造和工艺流程；
2、掌握过滤的基本原理及方法；
3、测定过滤常数K、qe、τe及压缩性指数s，通过压力改变，体现操作压力对过滤速率的影响。
4、观察过滤终了速率与洗涤速率的关系。

二、主要配置：
板框过滤机、混合搅拌槽（压力容器）、残液槽、计量槽、空压机、压力仪表、洗水槽、搅拌电机、控制阀、实验台架、控制屏等。
二、技术参数：
1、板框过滤机：过滤面积4×0.4m2，过滤介质：帆布。
2、混合搅拌槽：容积大于30L，其上有：搅拌装置、压力仪表、活动加料口、空压机接口、视镜等，由特厚金属材质精制。
3、残液槽：对加压过滤初始阶段的泄漏液体回收，由PVC材质精制。
4、计量槽：容积约12L，由优质透明有机玻璃制成。
5、空压机：排气量0.036m3/h，压力：0.7MPa，功率：750W。
6、搅拌电机：转速：0-200转/min，可据实验阶段的进行或溶液浓度随时调节搅拌速率。
7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
8、外形尺寸：1600×500×1300mm。
