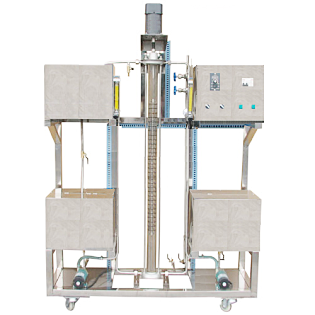

ZNHG-LD13型转盘液液萃取实验装置

一、实验目的：
 1、能够体现转盘萃取塔的构造和操作方法。
 2、测定不同萃取液流量对萃取效率的影响。
 3、测定不同转速对萃取效率的影响。
 4、能够在实验中让学生学会有关参数测量和控制仪器的使用方法。

二、主要配置：玻璃塔节、转盘内构件、不锈钢管路、原料液贮槽、萃余相贮槽、煤油槽、流量计、法兰、阀门、输送泵、加料泵、转速控制装置、转动结构，不锈钢控制屏及台架。
三、技术参数：
1、玻璃萃取塔直径：DN25mm，高度：1500mm。
2、转盘数：15块。
3、输送泵、加料泵：分别将两相液体输送至高位槽中，采用微型磁力泵。
4、流量计流量：10-100L/h。
5、转动机构：调速电机功率：75W，调速范围：0-300转/分。
6、控制屏面：温度、流量、转动频率的显示及调节。
7、实验台架及控制屏均为不锈钢材质，结构紧凑、外形美观、流程简单、操作方便。
8、外形尺寸：800×650×2500 mm。
9、数据采集型（LG-ZPCQ/Ⅱ）：微机接口和数据处理软件、温度传感器、转速传感器。能在线监测温度、转速等实验数据。
