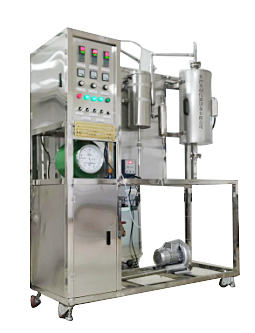

ZNHG-LD02型流化床催化反应实验装置

一、功能：
1、了解流化床反应实验装置的基本结构、工作原理及操作方法。
2、进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。

二、主要配置：
流化床反应器、预热器、计量泵、气泵、气体转子流量计、湿式气体流量计、温控仪表、压力仪表、实验台架及控制屏等。
三、技术参数：
1、反应器：采用不锈钢材质精制，φ25×650mm。三段加热，功率：3×1KW，*高使用温度：600℃左右。
2、预热器：φ10×250mm，加热功率：1KW。
3、催化剂装载量：10-150ml。
4、气体转子流量计量程：0.05-0.5L/min。
5、气泵：采用HG-370W型空气旋涡泵；功率：370W；*大风压：11.76kPa；*大风量：48m3/h。
6、计量泵：微型隔膜计量泵；功率：30W；*大流量：9L/h；冲程频率：120/minute；吸程：2m。
7、湿式气体流量计：型号：LML-2，额定流量：0.5m3/h,计量容积：5L/转，精度：±1%。
8、冷凝器：采用不锈钢材质精制，φ40×400mm。
9、气液分离器：采用不锈钢材质精制，φ50×150mm。
10、控制屏面板及实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
11、外形尺寸：1600×600×1800mm。
