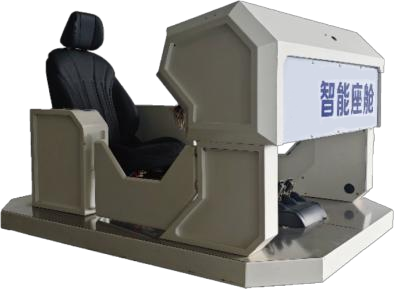

ZNQ-C14型智能座舱实训平台

一、产品概述

智能座舱由网络摄像头、智能座舱智慧屏、智能座舱数字屏等组成，配置单驾驶位，驾驶位采用可调节电动座椅。搭载具备16寸工业专用显示器、配置高清触摸显示屏，双立体环绕音响，麦克风阵列，可以进行车载单目摄像头的装配、调试、标定、测试的装配与调试和智能座舱功能集成与系统调试、智能座舱故障诊断与系统检修任务等实训，实现语音识别、手势识别、疲劳检测、智能座椅、抬头显示、音乐播放器、智慧屏开发扩展等功能的教学。适用于智能座舱相关操作实训的教学科研。

二、产品功能

1.展示单目摄像头的工作原理。

2.能够进行网络单目摄像头的装配调试操作。

3.能够进行网络单目摄像头的标定操作。

4.能够进行麦克风阵列接入与调试。

5.能够进行语音识别系统与ui集成。

6.能够进行手势识别系统与ui集成。

7.能够进行疲劳检测系统与ui集成。

8.能够进行智能座椅系统调试。

9.能够进行抬头显示系统调试。

10.能够进行音乐播放器系统调试。

11.能够进行智能座舱功能集成与系统调试。

12.能够进行智能座舱故障诊断与系统检修。

三、实训项目

1.单目摄像头的结构认知；

2.单目摄像头的装配与调试；

3.单目摄像头的标定；

4.智能座舱麦克风阵列接入与调试。

5.智能座椅系统装配与调试。

6.语音识别系统测试与ui联合调试。

7.手势识别系统测试与ui联合调试。

8.抬头显示系统装配与调试。

9.音乐播放器系统装配与调试。

10.疲劳检测系统与ui界面联合调试。

11.智能座舱功能集成与系统调试。

12.智能座舱故障诊断与系统检修。

四、技术参数

1.单目摄像头

图像传感器1./2.5CMOS传感器

像素：500万

图像输出：500万：2592*1944

视频处理：H.265/H.264视频编码，支持双码流

AVI格式降噪：2D/3D降噪

宽动态：支持数字宽动态

网络接口：1个RJ45以太网接口，10/100M自适应；

支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议

电源：DC12V

2.智能座舱智慧屏

产品型号：TPC191-M200-YX

输入端口：HDMI，VGA，DVI

屏幕尺寸：16寸

屏幕类型：TFT LCD

屏幕比例：16：10

亮度：300nit

对比度：1000:1

响应时间：6.5ms

显示色彩：16.7M

清晰度：1440*900

控制方法：鼠标

电源：12V/4A

总功率：35W

产品重量：5KG

工作温度：-10℃~60℃

3.计算平台

CPU：第13代酷睿i7-13620H 10核心16线程

内存：16G

GPU：NVIDIA RTX 4060独立显卡8GB GDDR6显存

工作电源：19.5V，11.79A，230W，AC-DC电源适配器

接口配置：3×USB端口、1×RJ45、Wireless-AX 201

输入电压：AC220V

设备规格：165*259.5*45.6mm（长*宽*高）

4.抬头显示

处理器：32位CPU

蓝牙：蓝牙5.0连接技术

定位功能：内置GPS与北斗

水平定位精度：2.5mCEP

速度精度：0.1m/s

光线传感器：12级亮度自适应调节

电源：

工作电压：5V

工作电流：100～300mA

工作环境：

工作温度：-30℃～70℃

工作湿度：10%～90%

材质：ABS/PMMA

尺寸：

32.5mm*134mm*74.7mm（闭合状态）

65.0mm*134mm*74.7mm（展开状态）

投影尺寸：5英寸

5.语音识别器

尺寸：直径80mm，厚23mm

线长：2m

接口：USB

频率范围：100Hz～8000Hz

阻抗：≤2.2KΩ

灵敏度：-25dB＋-3dB

6.踏板总成

尺寸：410mm*340mm*220mm

工作电压：5V

工作电流：≤85mA

工作温度：10℃～40℃

工作湿度：20%～80%

7.智能座舱数字屏

内存：4+32G

屏幕：Pro Max量子点屏

支持360全景

芯片：7862S加强版芯片

DSP：日本罗姆BU32107EFV 48段EQ音效系统支持DSP 5.1环绕音效

蓝牙芯片：5.0，支持索尼LDAC蓝牙HiFi音质体验

散热：铝合金后盖+散热风扇

音频接口：光纤+音视频输出RCA5.1声道输出

功放：TDA 7850/51/51 L4*50W

CPU：8核12纳米2.0GHz，2颗高性能CorteX-A75核心和6颗高效能Cortex-A55核心64位处理器

GPU显卡：英国ARM Mali-G52 3EE

手机互联：无线/有线:华为HiCar、苹果CarPlay安卓Auto、投屏有线:亿连

网络：4G全网通外置卡槽+5G WiFi+手机热点USB网络共享+蓝牙网络共享+USB-互联网PC+VPN

电话机：移动、联通、电信等全网通卡都支持+蓝牙电话

定位：GPS/北斗/其他

智能昼夜

USB接口：3个USB口同时3路工作

硬件其他：内置风扇、外置MIC接口、按键灯

支持配件：AR记录仪、倒车后视、USB胎压、方控、氛围灯HUD抬头显示、后窗LED屏、后排娱乐屏、温度计等

五、基本配置

1.智能座舱台

2.方向盘

3.网络摄像头

4.踏板总成

5.智能座舱智慧屏

6.电动座椅

7.中控台

8.仪表盘

9.车机系统

10.工控机

11.空调出风口

12.48路继电器

13.CAN分析仪

14.语音识别器

15.车机音响

16.8孔插线板

17.12V电源适配器

18.抬头显示

19.无线键鼠

20.旋转车门

21.3米氛围灯
